液位变送器介绍
差压式液位计就是利用液体液位差引起的静压变化来测量液位高度的,例如:在水下1米的地方,其静压为9.8kPa,在2米的的地方,其静压为19.6kPa,但对于密闭的容器,由于其容器本身有压力,假如该压力位500kPa,这时,容器内1米的水下,实际压力位9.8kPa 500kPa,要测出实际水位,必须要将该压力减去,才能得到实际水的静压压力,所以就必须使用差压变送器,正压接在容器底部,负压接在容器顶部,这样获得的差压就是实际水位造成的静压。
液位变送器说明

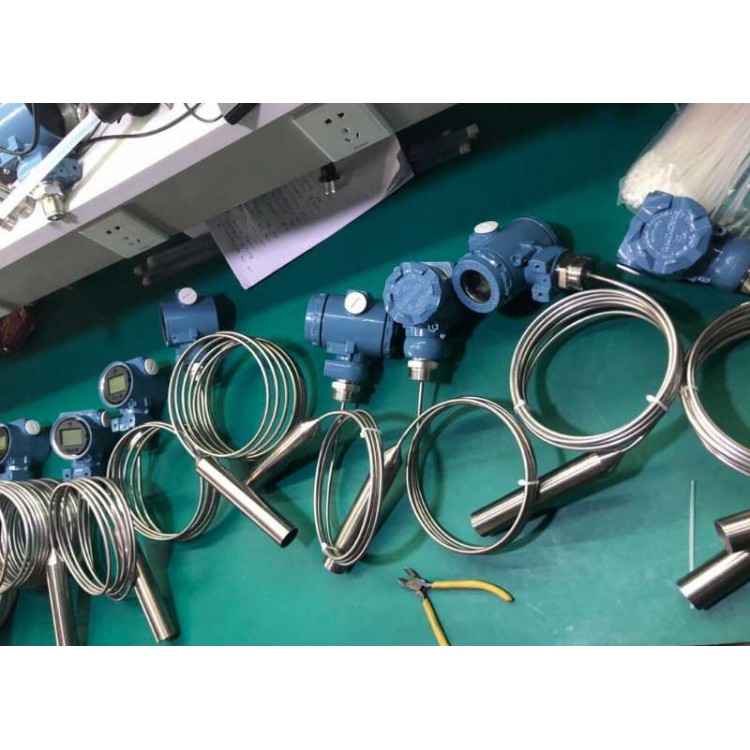

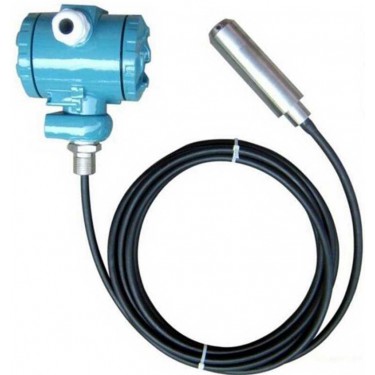

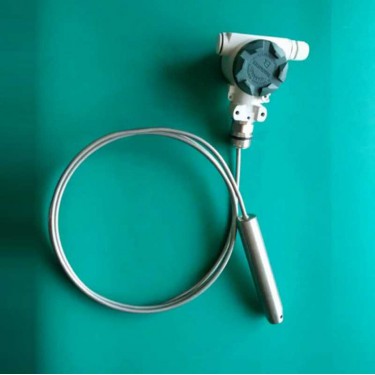

投入式液位传感器是一种测量液位的压力传感器,基于所测液体静压与该液体的高度成比例的原理,采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号,一般适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。投入式液位变送器是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。
液位变送器规格
投入式液位变送器使用与安装的注意事项:1.液位变送器运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。2.使用中发现异常,应关掉电源,停止使用,进行检3.接供电电源时应严格按照接线说明进行连接。投入式液位变送器如何安装:液位计应安装在静止的深井、水池中时,通常把内径Φ45mm左右的钢管(不同高度打若干小孔,以便水通畅进入管内)固定于水中,然后将投入式液位变送器放入钢管中即可使用。变送器的安装方向为垂直,投入式安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线。测量流动或有搅拌的液体的液位时,通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔。
