接地电阻测试仪规格

7.将“预置/测试”开关置于“预置”状态，调节“报警电阻调节”电位器，预置报警电阻值为500mΩ。（需要有电流输出的情况下，才可预置报警电阻值）。8.预置报警电阻调节好后，按动“复位”按钮，切断输出电流，同时将“电流调节”旋钮旋至小，将短接的测试夹分开。9.测试前点检：将测试夹短接，调节电流旋钮至5A电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

接地电阻测试仪描述

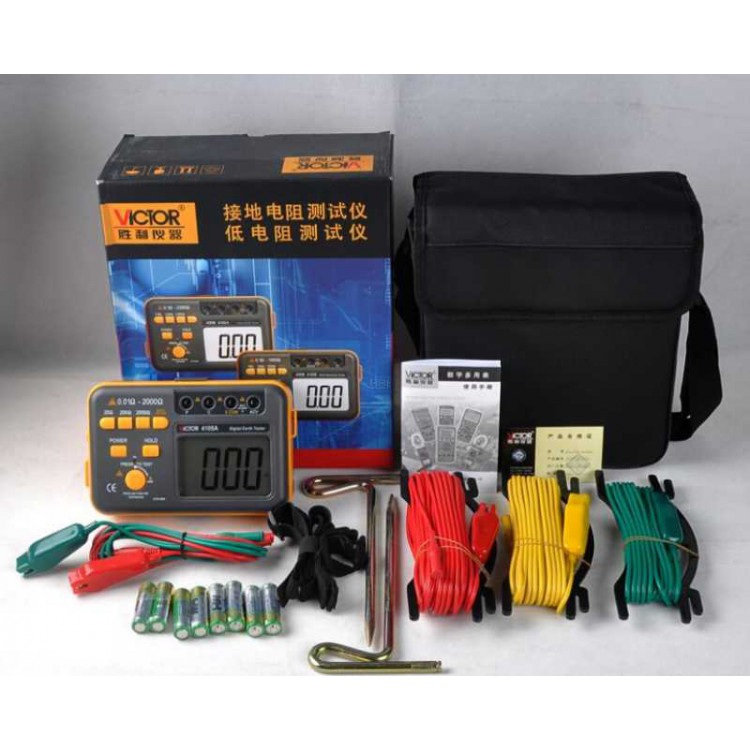

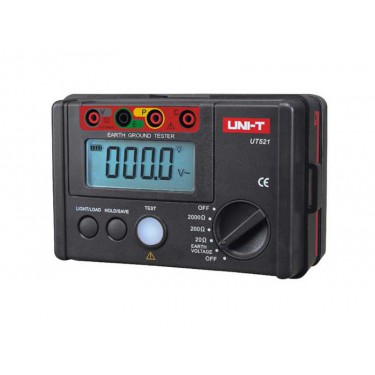

目前，市场上存在的接地电阻测试仪有多种，其测量方法主要分两种：钳夹法、打地桩法。钳夹法 测量接地电阻时不必使用辅助接地棒，也不需要中断待测设备接地，只要钳夹住接地线或接地棒，就能测量出接地体的接地电阻。打地桩法 可分为二线法、三线法和四线法。【二线法】是初的测量方法，即将一根线接在被测接地体上，另一根接辅助地极。此法的测量结果误差较大。【三线法】是二线法的改进型，即采用两个辅助地极，通过公式计算，在中间一根辅助地极在总长的0.62倍时，可基本消除由于地桩电阻引起的误差。【四线法】是在三线法基础上的改进法。可消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。

接地电阻测试仪类型

示值误差的检定。与一般地阻表采用直接跟标准电阻器连接，直接比较的方法不同，钳阻仪的检定方法是用钳阻仪钳住标准电阻器输出端的连接导线，连接导线应置于钳头几何中心位置，并与钳圈垂直，按选取的检定点调节标准电阻器的电阻值，记下钳阻仪显示读数值。两者的误差表示形式相同，在准确度等级的划分方面，钳阻仪增加了10级、20级两个准确度等级，这是由于钳阻仪测量原理的局限性，会产生较大误差所决定的。偏心位置影响。由于钳阻仪的构造特殊，连接导线置于近似钳头几何中心位置与连接导线偏离钳头几何中心位置往往存在着较大的误差，故增加偏心位置影响误差的测量是很有必要的。偏心位置影响误差不能超过钳形接地电阻仪允许误差的五分之一。
