可燃性气体检测仪介绍

可燃性气体检测仪检测部分的原理是仪器的传感器采用检测元件与固定电阻和调零电位器构成检测桥路。桥路以铂丝为载体催化元件，通电后铂丝温度上升至工作温度，空气以自然扩散方式或其它方式到达元件表面。当空气中无可燃性气体时，桥路输出为零，当空气中含有可燃性气体并扩散到检测元件上时，由于催化作用产生无焰燃烧，使检测元件温度升高，铂丝电阻增大，使桥路失去平衡，从而有一电压信号输出，这个电压的大小与可燃性气体浓度成正比，信号经放大，模数转换，通过液体显示器显示出可燃性气体的浓度。探测部分的原理是当被测可燃性气体浓度超过限定值时，经过放大的桥路输出电压与电路探测设定电压，通过电压比较器，方波发生器输出一组方波信号，控制声，光探测电路，蜂鸣器发生连续声音，发光二极管闪亮，发出探测信号。从可燃性气体检测仪原理可以看出如果出现电磁干扰会影响探测的信号，出现数据偏差;如果出现碰撞、震动从而造成设备断路会现探测失灵;如果环境过分潮湿或设备进水，也有可能会引起可燃性气体检测仪出现短路,或线路电阻值发生变化，出现探测故障。

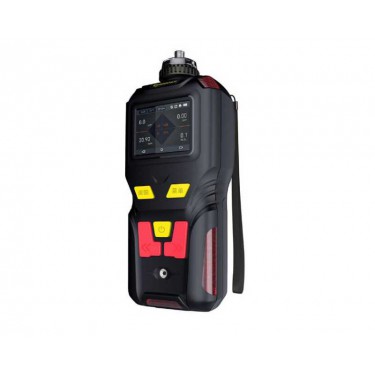

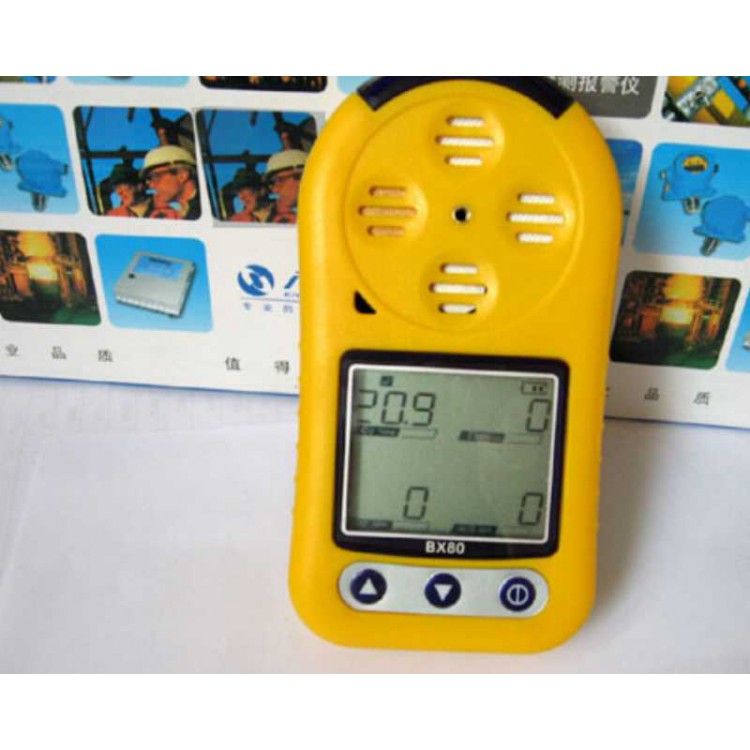

可燃性气体检测仪样式

可燃性气体检测仪是工业与民用建筑中安装使用的是对单一或多种可燃气体浓度发出响应的探测器。日常使用多的可燃性气体检测仪是催化型可燃性气体检测仪和半导体型可燃性气体检测仪两种类型。饭店、宾馆、家庭制作间等使用气、天然气、液化气的场所主要使用半导体型可燃性气体检测仪，散发可燃气体、可燃蒸汽的工业场所主要使用催化型可燃性气体检测仪。

可燃性气体检测仪类型

可燃气体发生必须具备一定的条件，那就是：一定浓度的可燃气体，一定量的氧气以及足够热量点燃它们的火源，这就是三要素（如上左图所示的三角形），缺一不可，也就是说，缺少其中任何一个条件都不会引起火灾和。当可燃气体（蒸汽、粉尘）和氧气混合并达到一定浓度时，遇具有一定温度的火源就会发生。我们把可燃气体遇火源发生的浓度称为浓度极限，简称极限，一般用%表示。实际上，这种混合物也不是在任何混合比例上都会发生而要有一个浓度范围。如上右图所示的阴影部分。当可燃气体浓度低于LEL（低限度）时（可燃气体浓度不足）和其浓度高于UEL（高限度）时（氧气不足）都不会发生。不同的可燃气体的LEL和UEL都各不相同（参见第八期的介绍），这一点在标定仪器时要十分注意。
