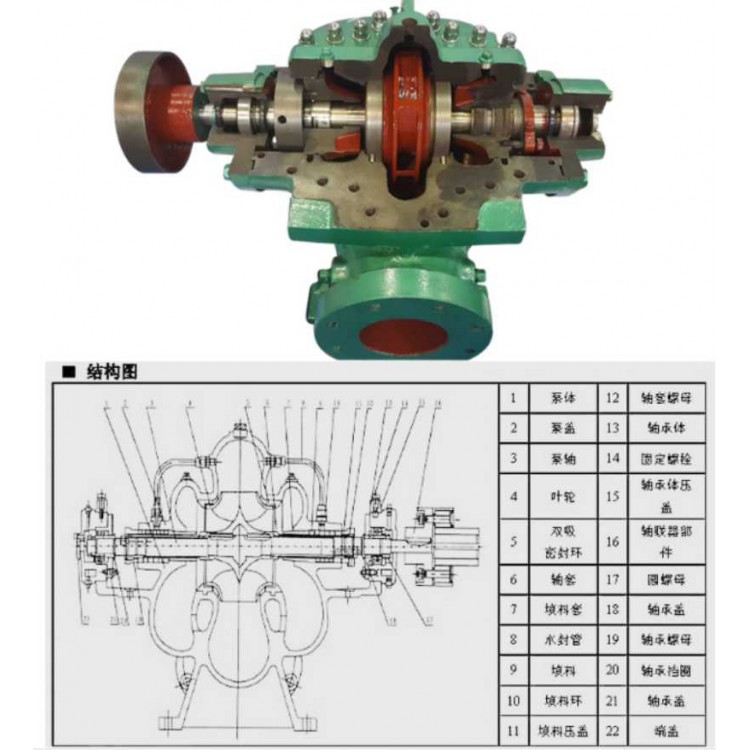

单级双吸泵种类

1.AS高效节能泵外形由专业的外形设计公司按现代工业美学要求设计，整体美观大方。同时根据CAE力学仿真报告局部加厚，增加了泵壳的安全性和可靠性。

2.AS高效节能泵保留了中开泵直接打开泵盖即可检修的特点和双吸叶轮自动平衡轴向力的特点，同时将进口和出口设置在同一水平轴线上，有利于工程安装和管道设计及布置。

3.AS高效节能泵的轴采用双轴伸结构，不存在顺逆轴之分，轴中段除叶轮键槽外，不再设置其他键槽、卡环槽及台阶，且较同类泵轴粗一个等级，增强了轴的寿命和强度。

4.AS高效节能泵的叶轮与双吸密封环采用我公司号为ZL2013 2 0499236.5的双面密封，增加了泄漏水的沿程，减少了泄漏量，同时泄漏水所带速度能可得到利用，提高了效率。

5.AS高效节能泵的叶轮与叶轮挡套之间采用紫铜垫密封，持久耐用，延长了使用寿命；在叶轮挡套后面增加短轴套和O形圈实现轴向和径向双重密封。在装机械密封时把外卡环放在定位卡槽1上，使机械密封安装更方便；机封安装完之后把外卡环退到卡槽2上，这样机封冲洗冷却水能更好的冲洗和冷却机封。

6.AS高效节能泵的轴封结构可靠，通用。既可采用集装盒式结构，又适用于填料或机械密封，充分考虑了通用性和互换性。充分兼顾了各类轴封的优良环境和适用寿命要求。

7.AS高效节能泵的轴承体采用圆筒型结构，运行稳定可靠；可同时配置测温元件，测振元件、恒位油杯等；润滑介质选用方面，既可采用油脂润滑又可稀油润滑；在冷却方面可以通循环水水冷，也可以由散热片自由空冷。

8.AS高效节能泵的轴承体密封采用螺纹密封盒骨架油封双重密封，经试验验证防护等级相当于电机的IP55，可户外运行。

9.AS高效节能泵的轴承与轴套之间采用间隙配合，轴套压紧轴承是，O型圈外向圈挤压变形，整个结构变成紧配合；轴套螺母松开后，O型圈的弹力把轴套单开。不需要专用的拆装工具和空间，节省了工作量。

10.AS高效节能泵的轴承支架采用本公司的号为ZL 2013 2 0373133.4的斜向溢流槽，当杂物堵塞泄流孔使水仍能从溢流槽中流出，克服了填料水可能浸泡轴承的弊端，达到保护轴承的目的。

11.AS高效节能泵的轴承体通过轴承体压块固定在泵体上，拆卸方便，互换性强，稳定可靠

12.AS高效节能泵的轴承体与轴封之间装有美观大方的防护罩，确保现场操作人员及巡检人员的安全。

13.AS高效节能泵的轴向用圆螺母和止动垫圈紧固定，防止轴向窜动和套类部件的松动；也可防止泵因短时间反转而使转子部件松动。

单级双吸泵样式

一 、独特的便拆式结构使其具备以下几种便拆功能：

1 立式泵于电机的部分便拆功能，便拆式泵所采用的电机通用程度高。如果需要更换同样型号的电机或水泵时，只需拆开并取出对夹式联轴器，然后拆开电机与支架的链接螺丝就可取下电机货水泵进行更换。

2 立式泵的更换机械密封件部分便拆功能：便拆式泵在更换机械密封件时，不需拆电机，只需拆开并取出对夹式连轴器，然后打开密封件压盖，便可取出机械密封件进行更换。

二、 结构紧凑、外型美观：该系列泵为便拆式结构，机泵一体，外型美观，其立式结构决定安装占地面积小，不仅缩小泵房面积，改善了面积，改善了空间，而且大大节省基建投资。如采用IP54户外电机，更能节省泵房基建的投入。

三、安装方便：泵进出口法兰与标准阀门法兰相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理实用。

四、的便拆功能、检修方便、维护费少：

1、立式泵采用密封便拆式结构，该泵在检修机械密封件时，不需拆卸电机与进出口管路，只需拆开并取下对夹式连轴器，然后再拆开并取出泵盖上的密封件压盖，即可取出机械密封进行更换，检修十分方便省力。

五、平稳、使用寿命长：SLB型泵采用特制的对夹式连轴器，具有运行平稳，噪音低，组件同心度高，增加了运行的平稳性，使用寿命长。

六、使用效率高、性能好：叶轮采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有效率高，性能好等特点。同时也降低了石墨轴承的平面磨损，从而提高了水泵的使用寿命，降低了运行成本。

七、设计新颖、结构独特、节约了运行费：采用全新内下置水润滑轴承，利用水泵出水口的高压回液，经回水管进入泵底座里的内自行润滑，不需润滑油，故不污染输送介质，并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘，具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点，另外轴承上还配有推力盘，能承受泵叶轮的自重推力。

八、密封可靠、无泄漏：轴封采用优质机械，密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金，耐磨损、无泄漏、使用寿命长。

九、零部件标准化、系列化、通用程度高：如电机采用Y或Y2系列B5型，属于标准通用电机，维护、保养、方便、快捷。

十、该系列便拆立式单级双吸泵，属于本公司开发的新一代便拆立式泵，与其它厂家的便拆式泵相比有个无可比拟的特点：立式泵的总高度在不影响密封件便拆功能的前提下，得到极大的降低，因为只便拆机械密封件，所以泵与电机联接支架特别短，稳定性更强，而且密封便拆型泵在更换机械密封时，不管多大功率的水泵，即使现场只有一名维修工，只要他能拿得动半片连轴器，便能独立完密封件的检修工作，实现便拆便维的功效。

单级双吸泵类型

双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。
