路面摊铺机说明

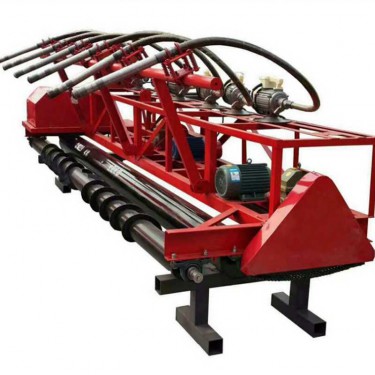

路面摊铺机液压振动棒的外部构件包括外壳、油管及油管保护套管,内部则由液压马达、轴承和偏心块组成。摊铺机租赁商表示路面摊铺机偏心块和轴承安装在头部,起激振作用,驱动马达安装在尾部,外壳的头部与尾部通过螺纹联接在一起。为适应不同路拱的施工需要,摊铺机振动器装置设计成振动棒可整体垂直升降,也可单独左边、右边及中间段的升降,由操作者操作液压平行连杆机构来实现。
路面摊铺机类型
摊铺机都装有熨平板自动调平控制系统,其精度设置和参考基准是影响路面平整度的一个重要因素。摊铺机调平基准的方式有3种:一是固定基准,即挂线法;二是以铝合金导轨为基准,即滑靴在铝合金导轨上滑动;三是以铺筑下层为基准。在实际施工过程中,通常在基层、下面层、中面层采用挂线法,非接触式平衡梁主要用于上面层的调平,而铝合金导轨主要用于路面沉陷和桥台调平及多机并铺时的基准调平。固定基准是在路面设计标高的基础上通过量测设置基准线,从而在摊铺的过程中依据基准挂线及摊铺厚度来控制路面的纵向和横向坡度、平整度。挂线调平的误差主要来源于挂线支撑立杆的安装误差、测量时人和自然因素的误差及弦线的挠度误差。
路面摊铺机定做
熨平板初始仰角调整。摊铺机熨平板采用“浮动加自动找平”的结构形式,通过牵引点连接在摊铺机主机上。摊铺机工作时,熨平板在诸多外力的作用下会找到一个平衡角,即熨平板仰角。熨平板仰角增大时,其前端会顶起,导致摊铺厚度增加;熨平板仰角减小时,其前端会降低,导致摊铺厚度变小。摊铺物料时,摊铺机熨平板仰角的大小受熨平板拖曳点、熨平板大臂、环境温度、物料的种类和温度、摊铺厚度和速度、熨平板的重量、熨平板的振动频率和熨平板夯锤的频率与振幅等诸多因素影响;因此,在路面施工开始时必须做试验段,通过试验段来确定摊铺仰角。当路面铺筑基面不平整时,找平系统通过仰角油缸自动调整熨平板仰角。
