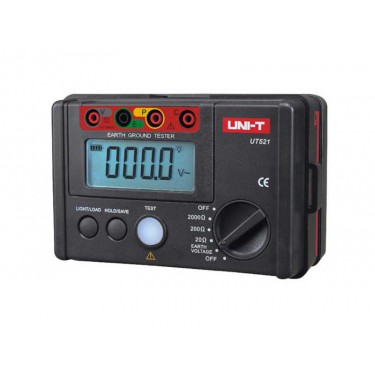

接地电阻测试仪介绍

接地电阻测试仪操作步骤：1.连接仪器测试线：连接测试线（粗线接电流输出端口，细线接电阻检测端口）。2.接通仪器电源，按下电源开关，预热5分钟。3.按要求选择测试量程开关，一般选择600mΩ档。4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。5.根据需要选择手动测试或定时测试（手动测试时定时开关为“关”，自动定时测试时定时开关为“开”）。6.检查条件设定无误后，按动“启动”按钮，测试灯亮，调节“电流调节”旋钮至所选择的电流值（一般为12A）。

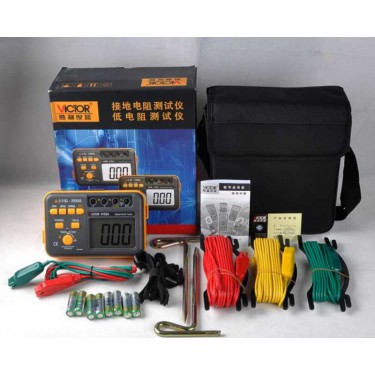

接地电阻测试仪规格

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动“启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

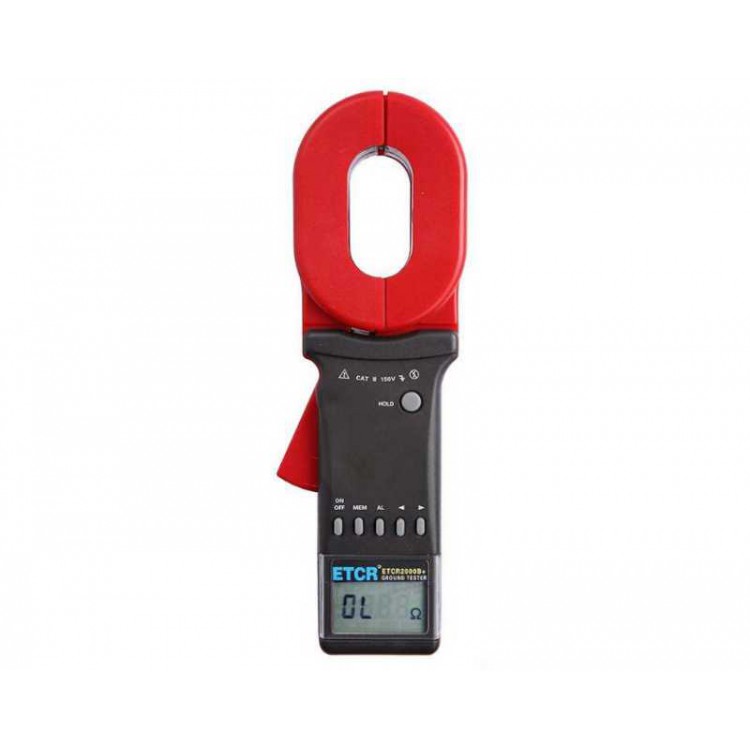

接地电阻测试仪样式

注意事项：1、接地线路要与被保护设备断开，以保证测量结果的准确性。2、被测地极附近不能有杂散电流和已极化的土壤。3、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。5、连接线应使用绝缘良好的导线，以免有漏电现象。
