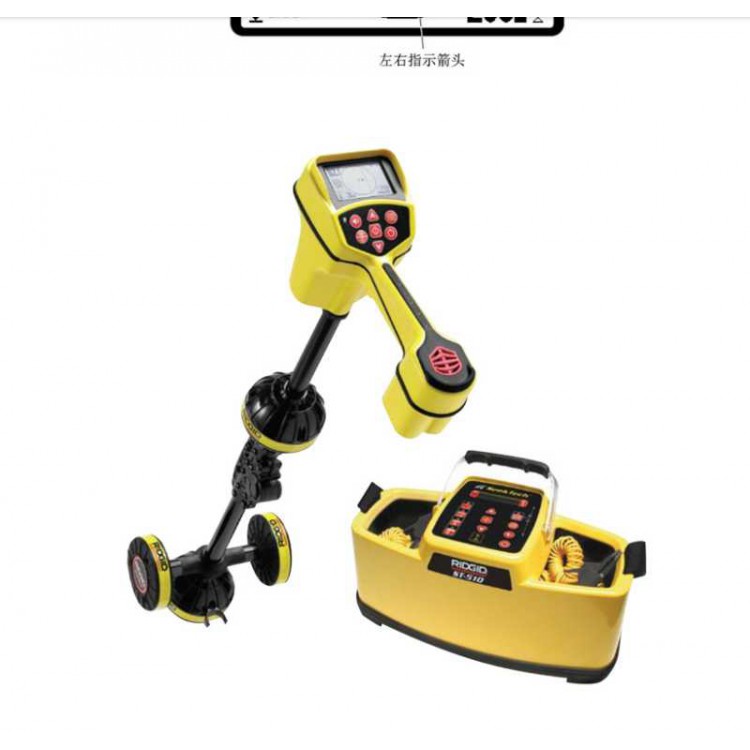

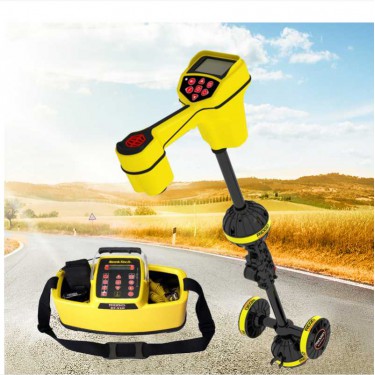

地下管线探测仪介绍

独特的五天线设计:

采用独特的五根天线设计，可根据具体工作选择不同的定位模式以实现佳定位效果，使客户在任何测试环境下都能达到测试的佳条件。

4kHz定位频率和4kHz电流方向:

在RD8100上新增了4Hz的定位频率，使一些电信和路灯的双绞线更容易被探测到，探测的距离更远。在管线密集区域尤其适用，如果配合4kHz的CD电流方向探测，探测的精度将得到保障。

新的Peak 峰值加探测模式:

地下管线探测仪说明

地下管线探测仪当地下管线的近端和远端都接地良好并形成回路，使用低频频率；如果两端接地不良好，回路电阻过大，或者低频信号耦合不上，那就改用中频、高频或射频来测试。选择频率没有固定不变的原则，下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆，带防腐层的管道和铸铁管）使用高频或射频率。要注意频率越高，信号越容易感应到其它管线上，而且信号的传播距离越短。对于一般的管道和电缆的探测，使用中频和高频。这些频率传播距离比较远，也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线

地下管线探测仪规格

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。

测深范围：管线≤ 6米，探头≤15米

测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）

定位精度：± 5%

发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个

故障查找：可检测短路至不大于2兆欧间的对地绝缘故障

输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏

万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100PXL探测深度可以超过6米，但度降低
