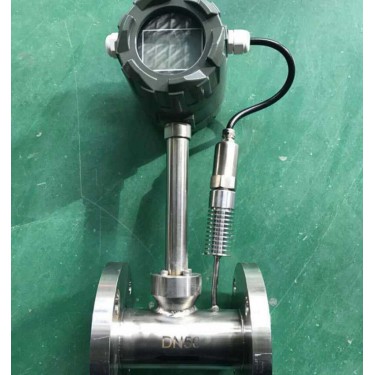

涡街气体流量计介绍

（1）涡街流量计结构简单牢固，安装维护方便。（2）适用流体种类多，如液体、气体、蒸汽以及部分混相流体。（3）无可动部件，可靠性高，长期运行十分可靠。（4）与差压式、浮子式流量计比较，度较高，一般可达±1%R左右。（5）范围宽度达10:1或20:1。（6）检测传感器不直接接触介质，性能稳定，寿命长。（7）压损小，约为孔板流量计的1/2~1/4。（8）输出与流量成正比的脉冲信号，适用于总量计量，无零点迁移。（9）在一定雷诺数范围内，输出频率信号不受流体物性(密度、黏度)和组分影响，仪表系数仅与旋涡发生体及管道的形状尺寸有关，可以在一种典型介质中校验而适用于各种介质。（10）可针对不同对象选用相应的旋涡检测技术。

涡街气体流量计规格

涡街流量计是在蒸汽的计量中应用得为普遍的，涡街流量计测量蒸汽有三种应用方式：种也是使用为广泛的，带温度和压力补偿型涡街流量计。这是一种间接式涡街质量流量计，实际使用过程中通过温度和压力的测量间接测算出密度，再与涡街流量计计量出的体积数相乘，可以算出质量。这是涡街流量计测量蒸汽的普遍的一种形式。第二种是：升力式涡街流量计，直接测量介质的质量。理论依据是：介质的质量流量大小与漩涡的强度有一定的比例关系，计算出漩涡强度大小，就可以直接算出介质的质量。日本横河电机公司生产过这种流量计，但精度不太理想，市场使用率不高。第三种差压式涡街质量流量计，差压信号 涡街流量计=差压式涡街质量流量计。差压信号是发生体上、下游特定位置的两个取压孔间的压力差。两取压孔的轴线应与发生体的轴线处在同一平面内。取压孔的距离对差压值的大小和稳定性有明显影响。距离近，差压信号大，但稳定性差；距离远，则反之。

涡街气体流量计类型

温压补偿涡街流量计在测量时关于介质的分类：1、测量气体时，需要温度压力同时补偿；气体一般都以标准状况体积流量结算。因为气体的体积流量温度或压力变化时，流量都会改变。2、测量过热蒸汽时，需要温度压力同时补偿；蒸汽一般都以质量流量结算。因为温度或压力有任何一个发生变化，蒸汽的密度会发生改变，质量流量也随之改变。3、测量饱和蒸汽时，需要单温度补偿或单压力补偿。饱和蒸汽的密度与温度或压力有一个固定的对应关系（饱和蒸汽密度表），知道其中的任何一个，都可以确定饱和蒸汽的密度。
