涡街流量计介绍

产品特性：

其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。

产品简介：

涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。

应用范围：

主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质

产品参数：

额定工作压力：4.0MPa

公称通径：DN25-DN300

流量范围：1:6~1:30

检测介质：气体、液体、蒸汽

计量精度：±1%FS

计数范围：1:6~1:30

工作温度：-40~260

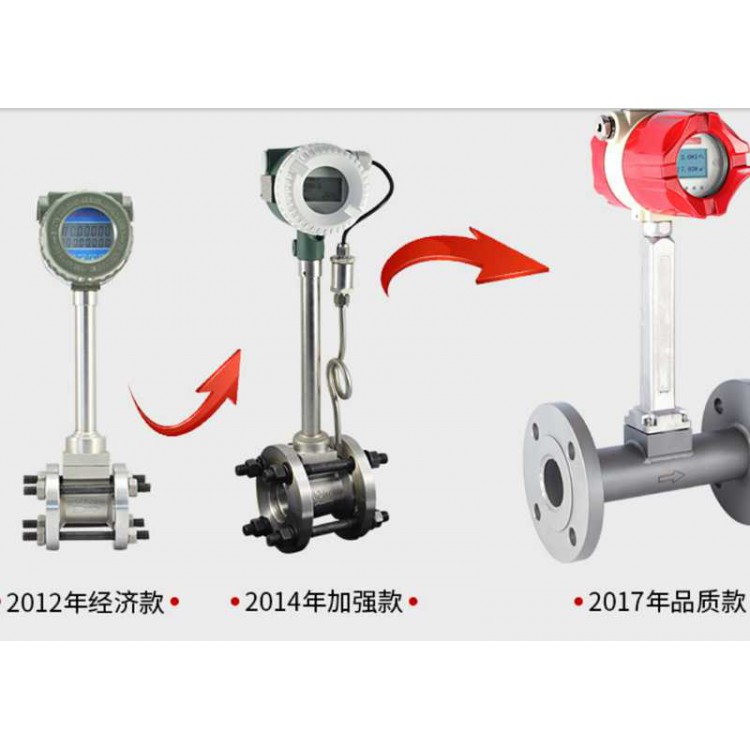

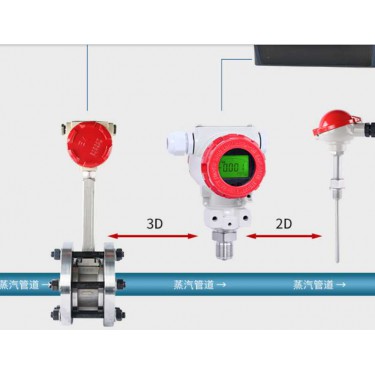

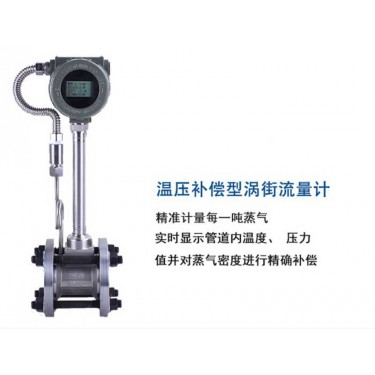

涡街流量计样式

产品特性：

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

产品简介：

有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。连接方式：

夹持式DN15—DN300

法兰式DN15--DN300。

插入式DN200-DN2200

防爆形式：

隔爆型　　Ex dⅡBT4-T6

本安型　　Ex iaⅡCT4-T6

防护等级：　　IP67

转换器壳体：　压铸铝,上漆

供电电压：　　12——36VDC ,3.6V锂电池

输出信号:　　 两线制4--20mA电流输出

现场显示：　　可编程设定显示瞬时流量、累积流量

通讯方式：　　RS485通迅

涡街流量计描述

工作原理

在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=2×104～7×106范围内，Sr可视为常数，这是仪表正常工作范围。
