电缆故障检测仪种类

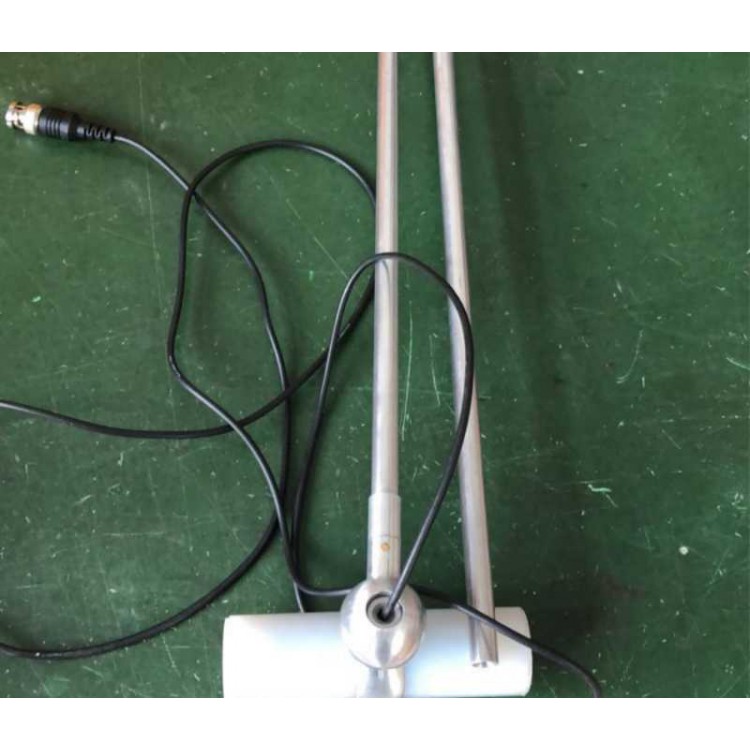

对地漏电测试主要步骤: 用万用表或者摇表测试电缆的相间绝缘、相线和铠绝缘、相线及铠对地的绝缘状态。相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地钎接地。(电缆原来的接地线一定断开)黄壳子机器插上耳机如果土地使用探杆、如果水泥地使用探头进行查找。对地漏电点,探杆到达后声音大,探头过了故障点声音减小,所以要寻找声音突变的点。路径测试步骤:信号发生器红夹子接芯线(如果线路带铠,则芯线铠一块接)黑夹子通过地钎接地。电缆的另外一端接地(红夹子接的什么线对端什么线就做接地),注意电缆原来的接地线一定断开。断线、短路长度测试步骤:先用万用表判断出缺相断线及短路的故障线,把带红黄夹子的测试线卡到测试口上,红夹子分别夹到故障线上,一个夹子夹一根(断线故障时一个夹子夹断线相一个夹子只需夹同一电缆中另一相就可;短路故障时红黄夹子分别夹故障线即可)按智能键,屏幕就会大字体显示故障长度。
电缆故障检测仪描述
电缆故障测距的方法 实时专家系统 专家系统就是一个具有智能特点的计算机程序,它的智能化主要表现为能够在特定的领域内模仿人类专家思维来求解复杂问题。因此,专家系统必须包含领域专家的大量知识,拥有类似人类专家思维的推理能力,并能用这些知识来解决实际问题。 利用因果网对电力系统故障定位。 因果网络中有4类节点状态、征兆、假设、起始原因。状态节点是表达领域中某部分或某功能的状态,如断路器跳闸;征兆节点是表达状态节点的征兆,如断路器跳闸的征兆是保护动作:假设节点是表达研究系统的诊断假设,如发生线路故障的假设;起始原因节点是表达引起故障的初原因。各类节点之间可形成对应的基本关系。 小波变换应用在电缆故障测距中 小波分析是几个学科共同发展的结晶,这几个学科是数学、信号处理以及计算机视觉。小波分析在数学上是用小波的原型函数来实现的,其中原型函数可以看成是带通滤波器,因此小波分析也可以通过滤波器来实现,其关键是寻求具有恒定相对带宽的滤波器组,而这正是信号处理中滤波器组理论的核心内容。
电缆故障检测仪定做
测量电阻电桥法低压脉冲反射法脉冲电压取样法电缆故障定点的传统方法声测法此方法是利用故障点在高压冲击时的击穿放电声音进行的定位。声磁同步法音频感应法在向电缆施加冲击直流高压使电缆故障点放电时,会在电缆周围产生脉冲磁场。在声测定点时接收到脉冲磁场信号即可认为放电声音是电缆故障点发出的。音频感应法此法一般用于检测低阻故障。其原理是:用1kHz的音频信号发生器向待测电缆注入音频电流,使电缆发出电磁波,在地面上接收电磁场信号,并放大,再送入耳机或指示仪表,根据声响强弱或指示仪表值的大小来确定故障点的位置。
