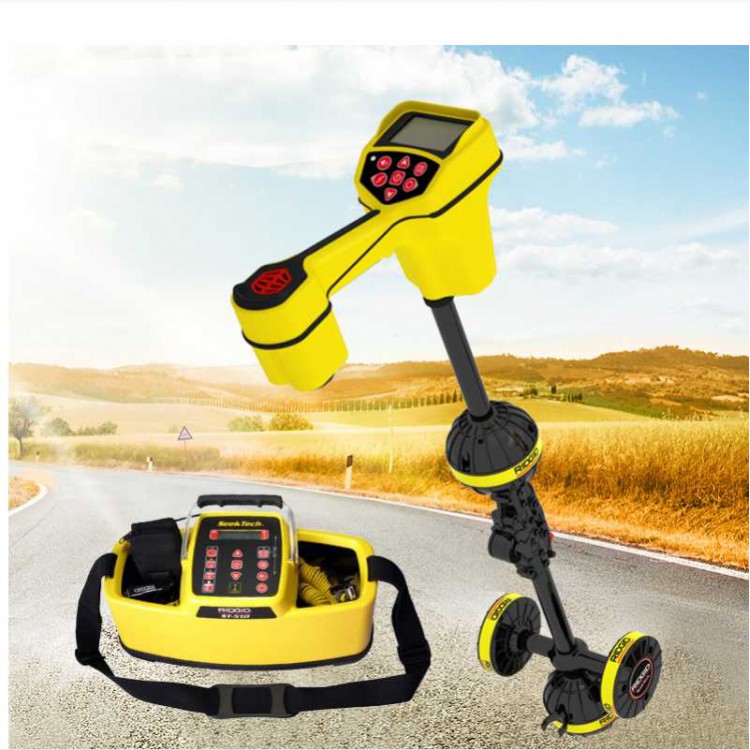

地下管线探测仪介绍

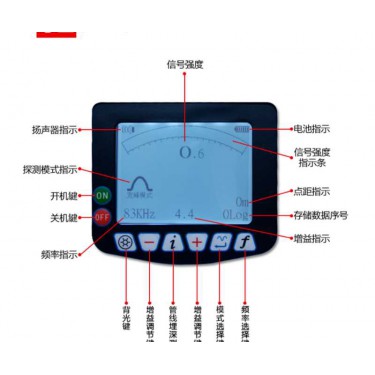

使用管线探测仪接收机和发射机前要行常规检查，确保电池电量充足，仪器各项功能正常。如果有下列任何情况之一，请先将问题解决后再使用仪器。接收机检查：电池电量检查：按下电源键检查电池电量。如果电池电量充足，则显示器中电池符号五个实线条全部显示，当电池符号只有一个实线点亮时，电池符号闪烁，表示电量不足，需充足电后使用。无源工作方式检查：按下频率键选择50Hz的工作频率，调节灵敏度，从1米以外把SL-480接收机指向日光灯，打开日光灯应该听到很强的信号音，显示器会有很强的显示指示。有源工作方式检查：选择一个没有干扰的地方，把发射机按正常的方位放在地面上，打开发射机，调节好发射频率。然后把把接收机（离发射机5米左右）宽面对准发射机，并保持与发射机相同的频率，把灵敏度调节到足够大时接收机应该有信号响应。

地下管线探测仪说明

电池电量检查：打开发射机，观察显示器中电池电量指示灯的点亮情况，如果电池电压指示低于11V，则需要对电流充足电后使用。测深功能的检查：选择一个没有金属结构和其他被探测管线的地区，将一根大于20米的绝缘电缆或导线放置在地面上，远端连在接地棒上或直接接地，近端连接到输出线的红线（黑线接地），并将输出线插入发射机的输出插孔。打开发射机，调整好输出信号，用SL-480接收机在长导线上方已知高度处进行深度测量。此时接收机就垂直放置在导线正上方，长导线中部，即距发射机10米。在不同的高度进行深度测量，结果与已知高度比较，即可校准深度（注意如果附近有金属物体会影响其准确性）。参考音量设置：同时按住接收机键盘上的音量键和开关键，打开接收机，显示器中音量符号外面三个圆弧闪动，再按一下音量键，音量符号上个圆弧(高音量)和第二个圆弧(中音量)停止闪动，只有第三个圆弧(低音量)闪动，这时按动上升键和下降键来设定新的低音量的参考声音。再按一下的音量键，第三个圆弧(低音量)停止闪动，第二个圆弧闪动，这时按动上升键或下降键来设定中音量的参考声音。再按一下音量键第二个圆弧停止闪动，个圆弧闪动，按动上升键或下降键来设定高音量的参考声音。再按一下音量键个圆弧停止闪动，音量的设置完成。设置值保存，如需重新设置还需按住音量键打开电源进入设置状态安以上方法来完成新的参考音量的设置

地下管线探测仪描述

工作频率：包括577Hz，512Hz，640Hz，870Hz，940Hz，8kHz，33kHz，65kHz，83kHz，131kHz，200kHz等十三个主动频率，电力和无线电频率两个被动频率。512Hz，640Hz，8kHz，33kHz四个探头频率。

测深范围：管线≤ 6米，探头≤15米

测深精度：管线± 5% 公差（深度0.1—3米），探头± 5% 公差（深度0.1—7米）

定位精度：± 5%

发射频率：15个，范围200Hz 到 200kHz，与接收机频率相匹配，感应频率8个

故障查找：可检测短路至不大于2兆欧间的对地绝缘故障

输出功率：小于等于10瓦，具有瞬间过压保护功能，高输出电压90伏

万用表功能：可测量输出电压、线路电压、线路电流、阻抗和功率

*RD8100PXL探测深度可以超过6米，但度降低
