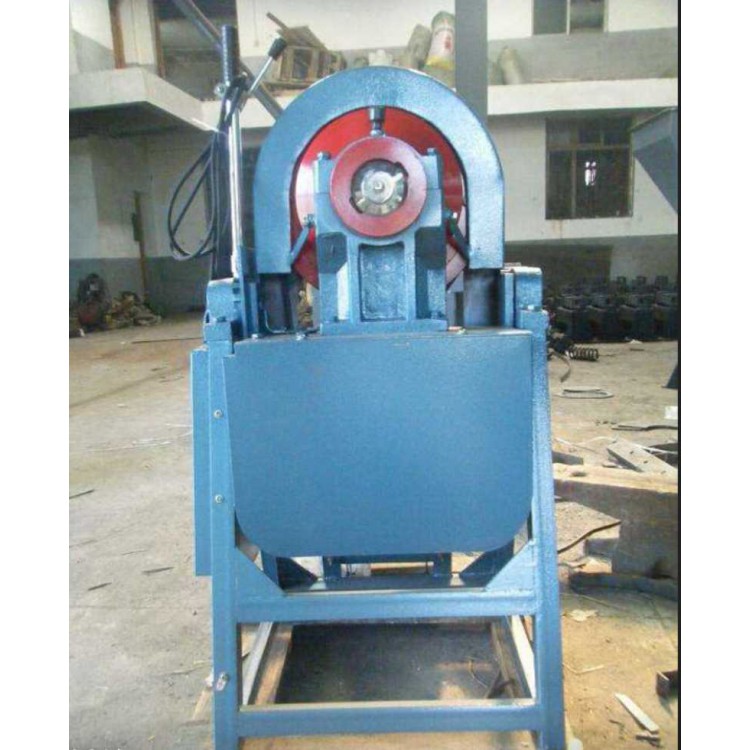

XMQ锥形球磨机说明

3.开带前先检查输送带面或带旁有否异物或不利于安全的物件后按照输送带的托号，按下开关，开动输送带，再检查输送带有否走偏，发现输送带走偏时要用托碌将带调好，调整后仍走偏的要将带关停，迅速找跟班机修处理，严禁用手或砂铲刮主动、被动轮里边的砂泥以策安全。

4.搞好输送带后开始入料，打开放水阀，借助水将泥砂等原料冲入球内，直至所有的原料全部入完球为止，入料期间球口部分不准离人，以防满出，输送带沿线跌落的泥砂要铲回带送入球内，砂泥入完后将球口的化工料亦全部放入大球内再用水冲干净落料斗，将输送带关停，推开球面的活动带，将入料斗用吊车吊起后放好，盖好大球的所有球盖和球口铁板准备开球。

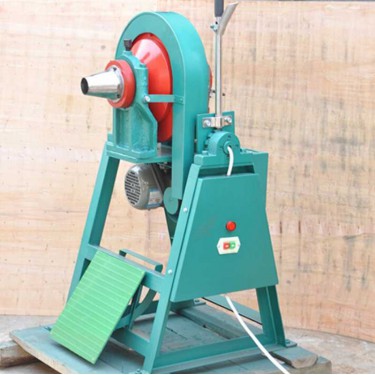

XMQ锥形球磨机描述

球磨机作为一种常见的粉磨设备，被广泛应用至电力、化工、矿山、水泥等加工部门。目前，市场行的球磨机种类繁多、功能多样、价格不一。

1球磨机的分类

1.1 按筒体的形状分类(按长度与直径之比)

①短筒球磨机：筒体长度L 小于筒体直径D 的2 倍，即L≤2D 的球磨机为短筒球磨机，其通常为单仓结构，主要用于粗磨作业或一级磨作业，其作业效率较高，可以实现2-3 台球磨机同时串联使用，其使用范围较广。②中长筒球磨机：筒体长度L=3D 时为中长球磨机。③长筒球磨机：筒体长度L≥4D 时为长球磨机。其一般分为2-4 个仓。

1.2 按磨机装入的研磨介质形状分类

①钢球磨机内装入的研磨介质主要为钢段或钢球，此类磨机的研磨力度较大，且结构轻便，转速平稳。②棒磨机主要用于钢棒介质的研磨，钢棒的直径多在50-100mm 之间，研磨时间较长。棒磨机的仓数一般为两到四个不等，且各仓装入的研磨介质存在一定差异。为保证其研磨的终效果，工作人员会将圆柱形的钢棒放在个仓内，而将钢球或钢段放在其他几个仓内。③砾石磨机内的研磨介质主要包括卵石、砾石、砂石、瓷球等。砾石磨机多采用瓷料或花岗岩作为衬板，被广泛应用于彩色水泥、白色水泥、陶瓷等生产领域。

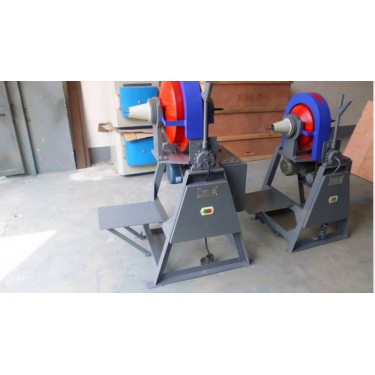

XMQ锥形球磨机类型

2.2 磨料过程介绍

磨料作业是在球磨机筒体内进行的，电动机通过连轴器、减速器和小齿轮带动筒体和齿轮圈的转动。物料通过磨机的入口端进入进料装置，随中空螺旋的运动匀速进入磨机的仓。该仓内附有波纹衬板，能够有效地减轻物料间的摩擦，同时衬板内还装有不同规格尺寸的磨球，由工作人员根据实际工作需要进行选择。当筒体转动时，钢球会在磨机旋转作用力和反向作用力的影响下做匀速直线运动，一直向下滑动。此外，在上述两种作用力的影响下，钢球会与筒体产生一定的摩擦力，钢球随筒体轴心作公转运动，使它帖附近筒体衬板上被筒体带走，当上升至一定高度时后，介质由于自重而呈抛物线落下或泄落而下从而将筒体内的物料磨碎。物料在完成粗磨后，便由仓转入第二仓，该仓的摩擦力较仓更小，能够将物料磨得更碎、更精细。第二仓内镶有平衬板，当研磨结束后，由卸料箅板排出粉状物料。

2.3 球磨机的分型

溢流型球磨机：此类磨机在筒体的旋转作用下将磨碎后的物料洒向机体右侧，后使成品从空轴颈溢流而出。其磨料加工过程较为紧凑，实现了分级作业，有效减少了磨矿循环负荷量。格子型球磨机：这种球磨机的排料口端设有专门的格子板，由若干扇形孔板组合而成，其上下端的宽度略有差异。其中，上端的宽度较大，一般为7mm-20mm。在实际加工过程中，工作人员通过格子板之间的空隙将加工料放入，然后借助物料的上举作用力将物料、提升至空中，再经过锥形块而向右至中空轴颈排出机外。

风力排料球磨机：物料从入料口喂入球磨机后，先随着磨机做回转运动进入仓，经过一系列冲击与摩擦后向右移至物料磨损的其他仓内，进行进一步深加工。管路系统中主要包括除尘器、风机进口、选粉机等。当风力系统处于工作状态时，球磨机的机体内部气压也随之降至，后达到低负压状态。当磨细的物料随着磨机的转动成松散状，并随着风力从出料口进入管道系统，由选粉器将粗颗粒分离后再送入球磨机进口，细粉由分离器分离回收，气体由风机排入大气。
