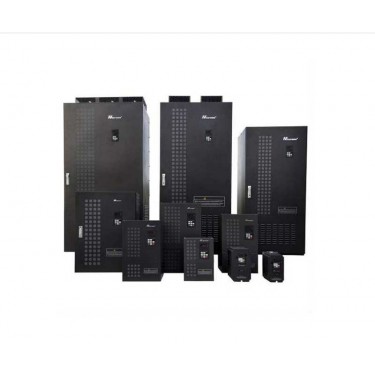

变频器说明

变频器输出的波形是模拟正弦波，主要是用在三相异步电动机调速用，又叫变频调速器。对于主要用在仪器仪表的检测设备中的波形要求较高的可变频率逆变器，要对波形进行整理，可以输出标准的正弦波，叫变频电源。一般变频电源是变频器价格的15－－20倍。由于变频器设备中产生变化的电压或频率的主要装置叫“inverter”，故该产品本身就被命名为“inverter”，即：变频器。

变频器阐述

变频器的四种运行控制方式比较,控制特点：通过压频变换器使变频器的输出电压与输出频率成比例

1.v/f控制方式变频器的改变，即v/f=常数性能特点：性价比高，输出转矩恒定即恒磁通控制，但速度控制的精度不高。适用于以节能为目的和对速度精度要求较低的场合。低速运行时，会造成转矩不足，需要进行转矩补偿。2. 转差频率控制方式变频器该控制是一种闭环控制。控制方式有两类：一是用速度传感器将电动机的转速作为反馈信号，以提高电动机的速度控制精度；另一类是将间接物理量如压力、流量、温度等通过传感器转换为电信号，反馈回变频器，以提高这些间接控制量的控制精度。该控制方式在变频器内部装有PID调节器，可设置变频器的控制速度和快速响应性。V/f控制方式适用于可变转矩和恒定转矩负载，如风机、水泵、带式输送机等。

变频器种类

变频器主要电路故障分析和处理变频器的整体结构主要由主回路、驱动电路、开关电源电路、保护检测电路、通讯接口电路、控制电路等组成。在这些电路中，中央微处理器、数字处理器、ROM、RAM、EPROM等集成电路涉及到程序问题。下面对主要电路故障分析和处理，做较详细的介绍：主回路：主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测电路的传感部分组成。2）整流电路：整流电路实际上就是一块整流块。它的作用是把三相（或单相）50Hz/380V（220V）的交流电源，通过整流的桥式整流变成脉动直流电。若整流中的一个或多个整流二极管开路损坏，导致主回路PN电压值或无电压值。整流的一个或多个整流二极管短路损坏，导致变频器输入电源短路，供电电源跳闸，变频器无法接上电源。
