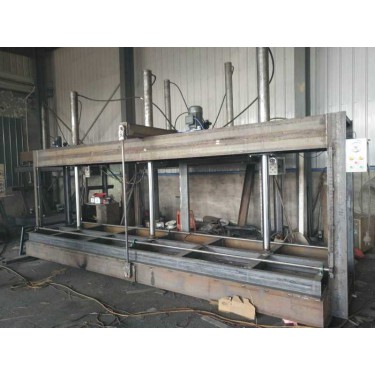

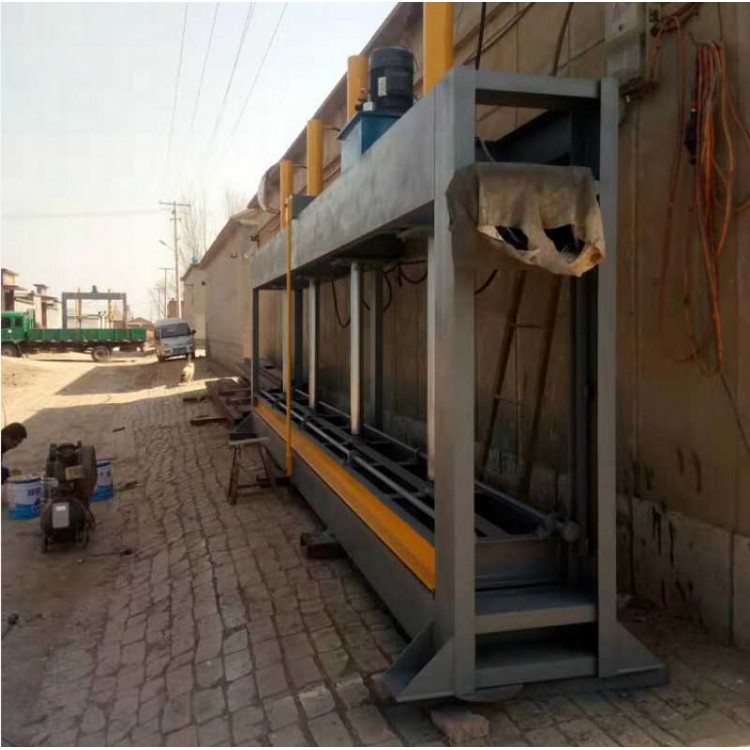

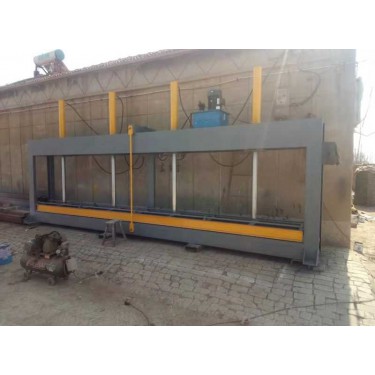

液压木工冷压机说明

压过程中产生背压，起平稳作用，电磁球。阀用于保持系统设定的压力，压力表用以显示压力大小。电气控制系统：主要由主电路和控制电路组成，电路中采用自动断路器、熔断器、交流接触器对压机电机、电磁阀等实行过载、短路、失压和欠压保护。

液压木工冷压机阐述

（4）、油缸缸筒复位

如果运输前已将油缸缸筒降下，则在配好电源后先将油缸缸筒复位

并紧固好：

A：先将用于固定两油缸之间的木条和包装拿开。

B：接通电源。

C：再按下降按钮，则油缸缸筒会自动上升，如油缸不动

是电源相位不对，电机反转，当油缸法兰升至距顶板

约3mm时，再按停止按钮使缸筒停止上升，然后

将各法兰固定，螺栓逐一装上并紧固好。

液压木工冷压机种类

（6）、正确摆放工件

在加压工件前，必须根据工件的实际大小和高低，选择正确的放置

位置，严禁左右和前后偏边、左右和前后高低不平加压工件。

操作

在真正使本机前，须再进行一次细致全面的检查，以确保操作安全：

（1）、检查各安全防护装置是否正确、牢固可靠。

（2）、检查机床个传动，连接部件是否紧固。

（3）、检查液压系统压力是否正常。

（4）、油泵转向是否正确。

（5）、检查升降动作是否灵活可靠。

（6）、后操作空机床一次，看整个程序动作是否正确

按正确方法摆放好工件 -------→根据工件面积设定压力大小

-------→调节时间继电器“B”设定保压时间-------→按下压合按钮“E”

-------→待压紧工件并达 到设定的压力后，保压继电器开始计时

计时完毕使压板自动上升

-------→取出加压好的工件，至此工作完成

如果不需要保压时间，则在加压工件前，将时间继电器至“H”“9999。
