地下管线探测仪介绍

地下管线探测仪

根据探测原理分两类

1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。

优点：探测速度快、简单直观、操作方便、度高。

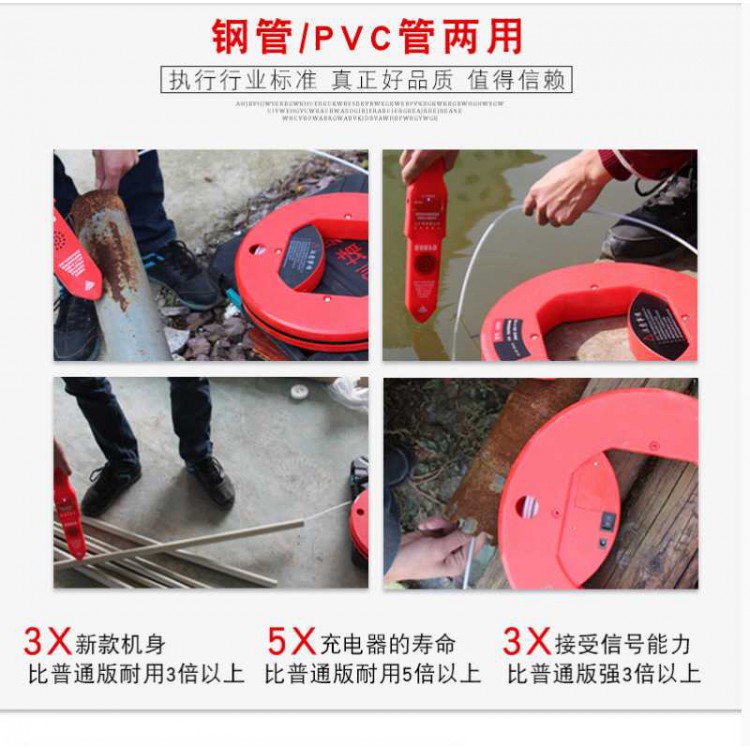

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材质的管线

缺点：对环境要求较高，测深能力较差（难查埋深较深的管线），对操作者素质和经验要求高。

任何仪器都不是的，需要配合使用才能发挥它们的

传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用多的仪器

管线探测仪

地下管线探测仪说明

地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆，有源工作方式用来追踪和定位发射机信号。无源方式无源工作方式不需要发射机，它可以搜索出一个未知区域内的电力电缆。打开接收机，选择接收机工作频率为50Hz，调节增益得到一个合适的读数并选择极大法或极小值法，以网格搜索方式在一个区域内来回搜索。提着接收机平稳地行走，使机身面与移动方向成一直线且尽可能与通过的管线呈直角状态，不要弧形摆动，因为这样会产生一些误导信号。当接收机响应显示出有管线存在时，立即停下，定位管线的位置并做好标记。对穿出搜索区域范围的第条管线进行追踪和标记。

地下管线探测仪描述

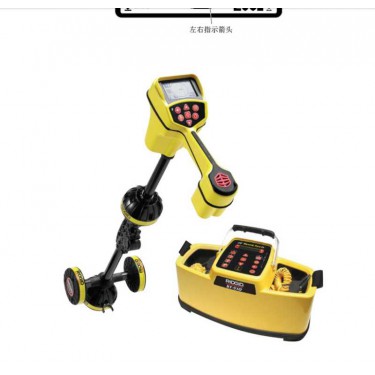

有源方式有源方式是将发射机发出的特定频率的信号施加到管线上，再用接收机对管线进行定位和追踪的工作方式。采用有源方式可以对管线进行定位、追踪、测深，也可以对地下管线防腐层破损点进行定位并确定防腐层破损点的大小。如果目标管线表面的污垢、油漆、腐蚀会产生较大的阻抗，影响发射机给目标管线施加信号，应当尽量避免。接地棒尽量远离定位仪。低频、高频选用技巧：1）低频适用于导电性较好的长直管路。2）高频适用于较差管路（有垫片、表面腐蚀、局部有绝缘材料），高频会跳过此障碍，并且不丢失信号，高频信号弱点是对周边管线的干扰较大（电磁耦合），如果有很多管线同时并存情况下，建议不要使用高频。发射探头探测方式配合管道疏通机、管道内窥镜，用于探测非金属管道、沟渠或隧道内的发射探头或者不能被前两种模式探测到的地方，这种方式结合了以上两种方式，可以探测埋在地下的各种金属管线，定位地下管线某点的具体位置。
