矿用渣浆泵规格

简介

本产品高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便，适用于电力、冶金、矿、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，该型泵可以多级串级使用。

泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。

轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。

轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。

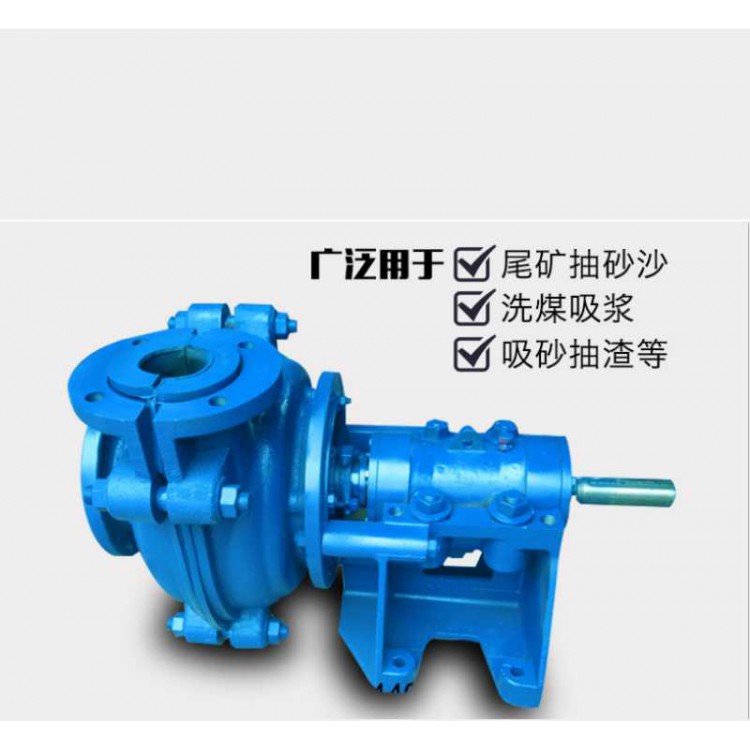

矿用渣浆泵样式

工作原理

在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗形泵壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。

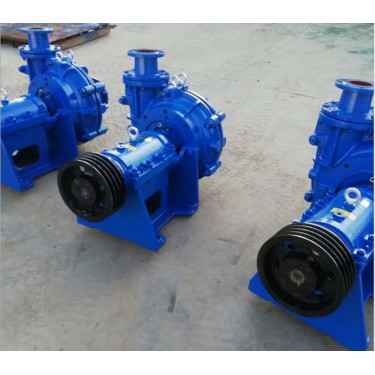

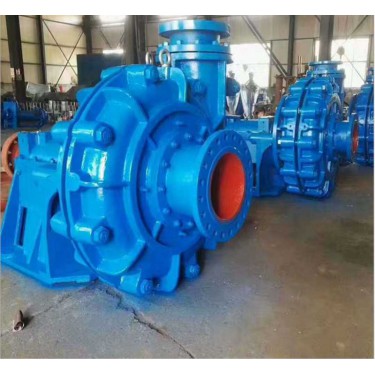

矿用渣浆泵类型

结构

渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种，在钢铁企业主要用于转炉除尘水、高炉气洗涤水、连铸浊环水和轧钢浊环水等系统的泥浆输送。

常用的渣浆泵结构如下。

(1)泵头架构。泵体采用双层泵壳（内外双层金属结构），双泵壳外壳结构为垂直中开式，出水口位置可按45°间隔，旋转8个不同位置安装使用。为有效防止轴封泄露，采用动力密封、填料密封或机械密封组合形式。叶轮与后护板问设有迷宫式间隙密封，极大地降低了浆体向填料箱泄露量，有力地保证了密封的可靠性。叶轮设有背叶片，及时排出回流浆体，从而提高了容积率，降低了回流及冲蚀，提高了过流部件寿命。为便于检修及拆卸设有拆卸环，避免了因不能拆卸而造成割轴现象。
