地下管线探测仪规格
地下管线探测仪 根据探测原理分两类 1 .一类是利用电磁感应原理探测金属管线、电/光缆,以及一些带有金属标志线的非金属管线,这类简称管线探测仪。 优点:探测速度快、简单直观、操作方便、度高。 缺点:探测非金属管线时,必须借助非金属探头,这种方法使用起来比较费力,需要侵入管线内部。 2.另一类是利用电磁波探测所有材质的地下管线,也可用于地下掩埋物体的查找,俗称雷达,也被称为管线雷达。 优点:能探测所有材质的管线 缺点:对环境要求较高,测深能力较差(难查埋深较深的管线),对操作者素质和经验要求高。 任何仪器都不是的,需要配合使用才能发挥它们的 传统上,管线探测仪仅指利用电磁感应原理的管线探测仪,也是使用多的仪器 管线探测仪
地下管线探测仪种类
与以往的管线仪不同,RD8100PXL除了依旧保留了原来的四种探测模式外,还增加了峰值加模式。所谓“峰值加”模式,即在峰值模式下结合了引导模式或者谷值模式,使在几条并行的管线间容易识别峰值,避免漏掉一些比较弱的峰值信号。 深度和电流数值同时显示:RD8100PXL能够同时显示当前位置的管道深度和电流数值信息,使客户能够方便地对照深度和电流的大小,避免两者数据间的频繁的切换。 加强的iLOC™(无线连接)iLOC™是接收机和发射机之间的蓝牙连接,它大量节省了操作人员的工作时间,减轻了操作人员的工作强度。操作人员可使用iLOC™的独特功能遥控发射机,从而节省来回行走时间,可以将更多的时间用来探测。iLOC™的操作距离增强到远可达450米
地下管线探测仪描述

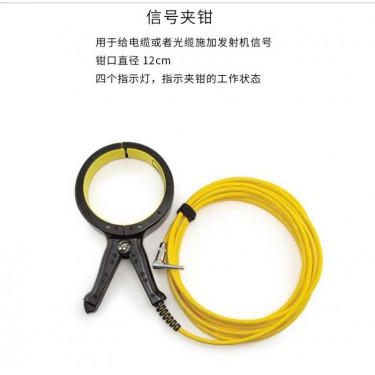

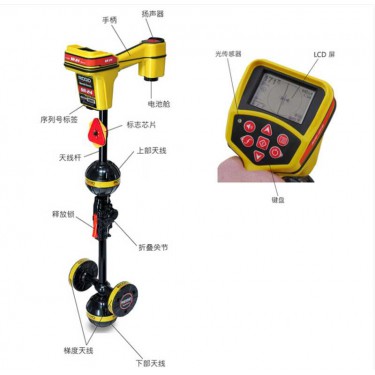

一般由两大部分组成:1.发射机:给被测管线施加一个特殊频率的信号电流,一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机:接收机内置感应线圈,接收管道的磁场信号,线圈产生感应电流,从而计算管道的走向和路径。一般有三种接收模式:峰值模式(值)、谷值模式(小值)、宽峰模式;另外现在更的仪器一般都带有峰值箭头模式(结合了峰值与谷值两者的优点,使操作更直观)以及罗盘导向(用于指明管线的走向)
