接地电阻测试仪说明

接地电阻测试仪操作步骤：1.连接仪器测试线：连接测试线（粗线接电流输出端口，细线接电阻检测端口）。2.接通仪器电源，按下电源开关，预热5分钟。3.按要求选择测试量程开关，一般选择600mΩ档。4.将电流旋钮逆时针旋至零位，然后将两组测试夹相互短路。5.根据需要选择手动测试或定时测试（手动测试时定时开关为“关”，自动定时测试时定时开关为“开”）。6.检查条件设定无误后，按动“启动”按钮，测试灯亮，调节“电流调节”旋钮至所选择的电流值（一般为12A）。

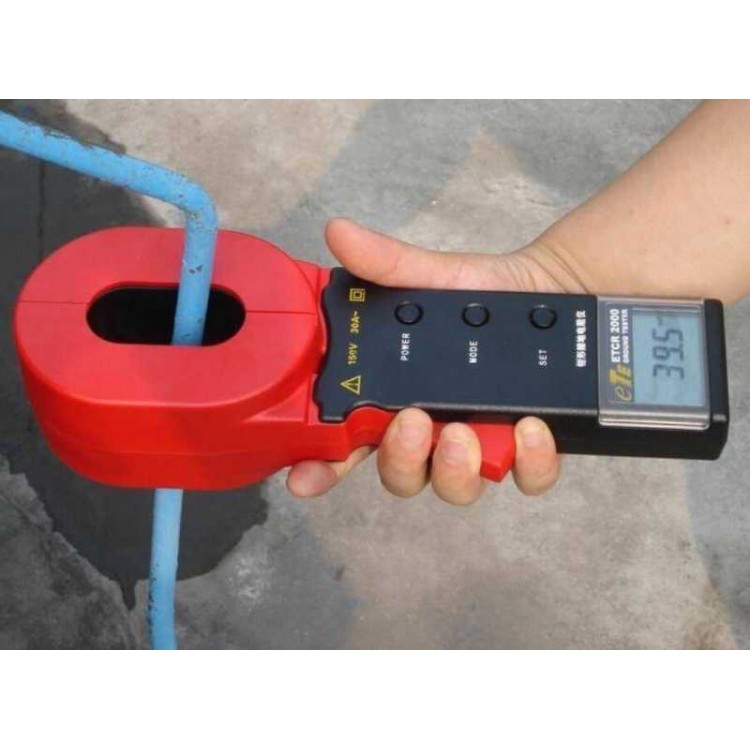

接地电阻测试仪规格

接地电阻测量仪是电力工程建设、运行和维修工作中的一种常用仪表，采用手摇交流发电机作电源的一种特殊的低电阻测量仪表，在检定时有它的特点和困难，我国至今尚未制订出地阻仪的检定规程，对其原理和检定进行简要分析。接地电阻测试仪运行检查方法1、 使用二个的标准电阻盒100mΩ的试验品，一个小于100mΩ，一个大于100mΩ,测试仪器电阻调节到100mΩ，电流设定为10A。2、输入低端线夹住电阻盒公共端，高压输出线夹住报警端，按住“启动”按钮，仪器报警证明仪器良好。3、输入低端线夹住电阻盒公共端，高压输出线夹住合格端，按住“启动”按钮，仪器无报警证明仪器良好。

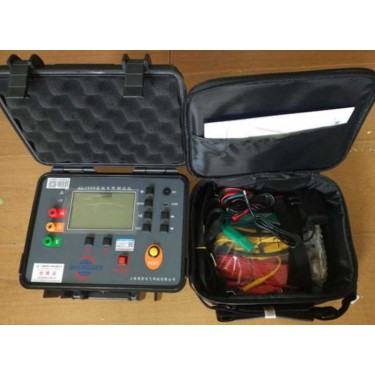

接地电阻测试仪样式

接地电阻测试仪检定项目外观检查。仪器外观有无损伤，各开关按钮是否灵活，数显指示有无残缺。随机附件是否齐全。报警临界值设定误差。采用标准电阻器法，接线方法与示值误差检定的方法相同，在电阻值1Ω、4Ω、10Ω、30Ω、100Ω点进行检定。指示精度检查。接地电阻仪的两端分别接至运行仪的14、16端；将接地电阻测试仪报警至预置在1V；接地电阻测试仪的测量值指示在0.1欧姆±5%之内，并同时报警（如有指示，应指示在1.0V±5%），被检测的一起技术参数和功能均属正常；接地电阻测试仪的测量值指示在0.1欧姆±5%之内但没有报警，然后将一起的测试端从14转到17的位置上，此时被检查接地电阻测试仪报警，则说明被检测仪器的技术参数和功能也属正常；如果检查结果在上书两种情况之外，则说明被检查仪器工作不正常。
