地下管线探测仪说明

地下管线探测仪

根据探测原理分两类

1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。

优点：探测速度快、简单直观、操作方便、度高。

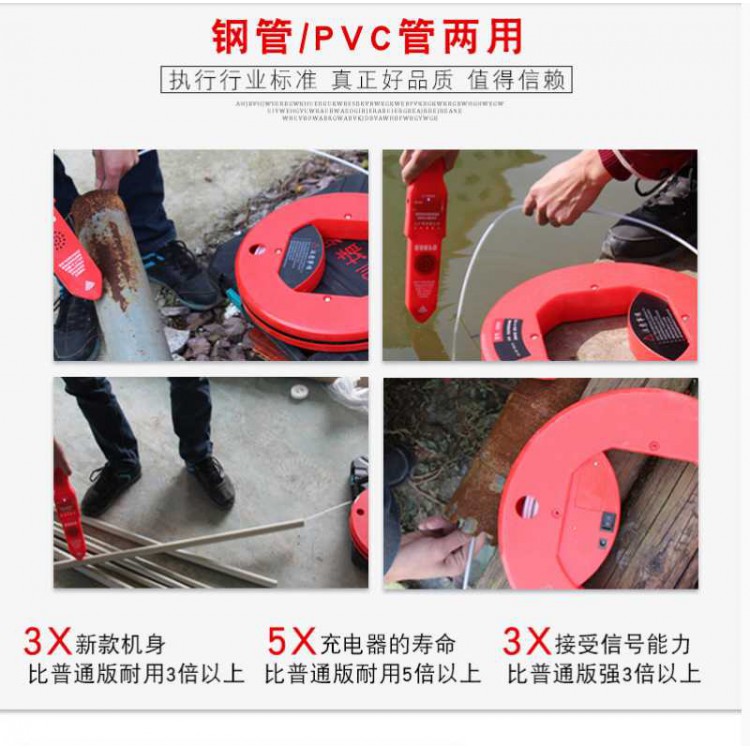

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材质的管线

缺点：对环境要求较高，测深能力较差（难查埋深较深的管线），对操作者素质和经验要求高。

任何仪器都不是的，需要配合使用才能发挥它们的

传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用多的仪器

管线探测仪

地下管线探测仪种类

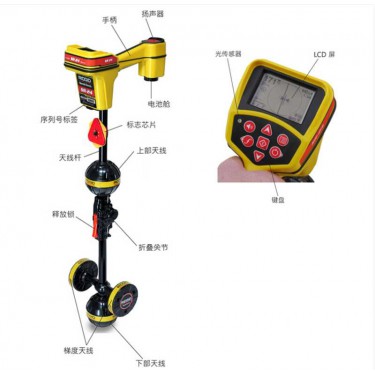

独特的五天线设计:

采用独特的五根天线设计，可根据具体工作选择不同的定位模式以实现佳定位效果，使客户在任何测试环境下都能达到测试的佳条件。

4kHz定位频率和4kHz电流方向:

在RD8100上新增了4Hz的定位频率，使一些电信和路灯的双绞线更容易被探测到，探测的距离更远。在管线密集区域尤其适用，如果配合4kHz的CD电流方向探测，探测的精度将得到保障。

新的Peak 峰值加探测模式:

地下管线探测仪类型

电池电量检查：打开发射机，观察显示器中电池电量指示灯的点亮情况，如果电池电压指示低于11V，则需要对电流充足电后使用。测深功能的检查：选择一个没有金属结构和其他被探测管线的地区，将一根大于20米的绝缘电缆或导线放置在地面上，远端连在接地棒上或直接接地，近端连接到输出线的红线（黑线接地），并将输出线插入发射机的输出插孔。打开发射机，调整好输出信号，用SL-480接收机在长导线上方已知高度处进行深度测量。此时接收机就垂直放置在导线正上方，长导线中部，即距发射机10米。在不同的高度进行深度测量，结果与已知高度比较，即可校准深度（注意如果附近有金属物体会影响其准确性）。参考音量设置：同时按住接收机键盘上的音量键和开关键，打开接收机，显示器中音量符号外面三个圆弧闪动，再按一下音量键，音量符号上个圆弧(高音量)和第二个圆弧(中音量)停止闪动，只有第三个圆弧(低音量)闪动，这时按动上升键和下降键来设定新的低音量的参考声音。再按一下的音量键，第三个圆弧(低音量)停止闪动，第二个圆弧闪动，这时按动上升键或下降键来设定中音量的参考声音。再按一下音量键第二个圆弧停止闪动，个圆弧闪动，按动上升键或下降键来设定高音量的参考声音。再按一下音量键个圆弧停止闪动，音量的设置完成。设置值保存，如需重新设置还需按住音量键打开电源进入设置状态安以上方法来完成新的参考音量的设置
