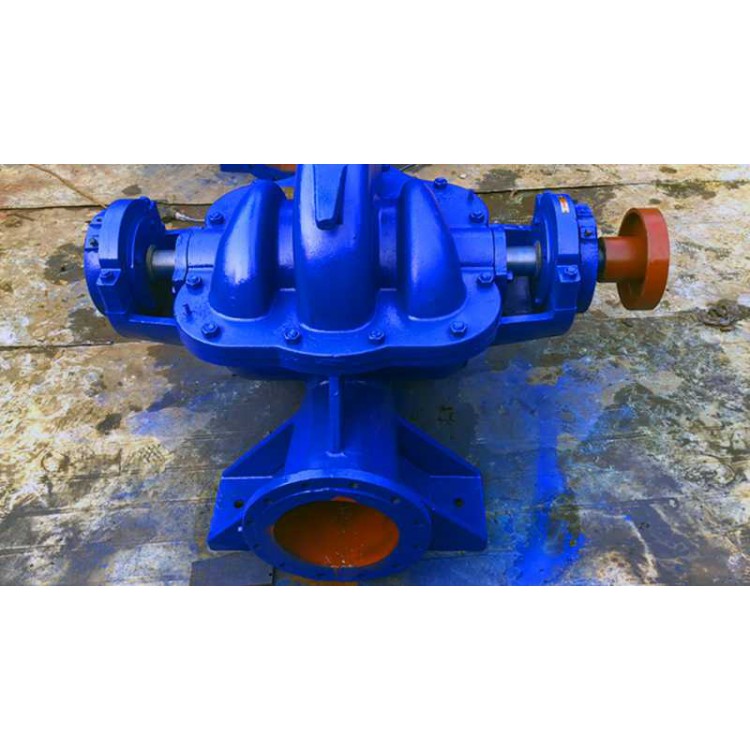

单级双吸泵说明

本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电动机。从传动方向看去，SAP型泵为逆时针方向旋转。（根据用户需要亦可改为顺时针方向旋转）

泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。除轴的材料为优质碳钢外，其余主要零件为铸铁制成。

泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水和管螺孔（可根据客户要求采用不绣钢轴与青叶轮）

经过静平衡校验的叶轮，用轴套和两边的螺母固定在轴上，叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。

泵轴由单列向心球轴承支承，轴承装在轴承体内，安装在泵体两端。

双吸密封环用以减少水泵压水室的水漏回吸水室。

泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。

轴封为软填料或机械密封。为了防止空气进入泵内和冷却润滑密封腔，在填料之前装有填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽或水封管流入填料腔或机械密封腔。起水封作用。

单级双吸泵阐述

立式单级双吸离心泵是根据市场需要，专门为城市供水，供暖，空调制冷等行业而开发的一种新型的立式双吸泵。 该系列产品广泛用于自来水厂，泵站，空调循环用水，采暖用热水循环，工业系统供水系统，消防系统，船舶工业，亦适合炼油工业中一般性用途。改立式泵是在整体结构上进行大胆突破设计，泵底座内置水润滑轴承结构，解决了原便拆式泵支架过高，便拆部件过重，检修需人过多，便拆不彻底等弊病。叶轮，泵体采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有性能稳定，使用寿命长，效率高等特点。电机采用Y或Y2系列标准通用电机，具有配套更换方便等特点。解决了原理是泵加长轴电机配套更换难的问题。同时SLB型的便拆结构决定了水泵更换机械密封难的问题。

单级双吸泵种类

一 、独特的便拆式结构使其具备以下几种便拆功能：

1 立式泵于电机的部分便拆功能，便拆式泵所采用的电机通用程度高。如果需要更换同样型号的电机或水泵时，只需拆开并取出对夹式联轴器，然后拆开电机与支架的链接螺丝就可取下电机货水泵进行更换。

2 立式泵的更换机械密封件部分便拆功能：便拆式泵在更换机械密封件时，不需拆电机，只需拆开并取出对夹式连轴器，然后打开密封件压盖，便可取出机械密封件进行更换。

二、 结构紧凑、外型美观：该系列泵为便拆式结构，机泵一体，外型美观，其立式结构决定安装占地面积小，不仅缩小泵房面积，改善了面积，改善了空间，而且大大节省基建投资。如采用IP54户外电机，更能节省泵房基建的投入。

三、安装方便：泵进出口法兰与标准阀门法兰相同，且位于同一中心线上，中心低，便于管道布置，泵房设计也更为合理实用。

四、的便拆功能、检修方便、维护费少：

1、立式泵采用密封便拆式结构，该泵在检修机械密封件时，不需拆卸电机与进出口管路，只需拆开并取下对夹式连轴器，然后再拆开并取出泵盖上的密封件压盖，即可取出机械密封进行更换，检修十分方便省力。

五、平稳、使用寿命长：SLB型泵采用特制的对夹式连轴器，具有运行平稳，噪音低，组件同心度高，增加了运行的平稳性，使用寿命长。

六、使用效率高、性能好：叶轮采用新型双吸式结构水力模型设计制造，消除了原立式泵径向拉力大的不足之处，运行中叶轮始终处于悬浮状态，具有效率高，性能好等特点。同时也降低了石墨轴承的平面磨损，从而提高了水泵的使用寿命，降低了运行成本。

七、设计新颖、结构独特、节约了运行费：采用全新内下置水润滑轴承，利用水泵出水口的高压回液，经回水管进入泵底座里的内自行润滑，不需润滑油，故不污染输送介质，并免去了定期注油的麻烦。采用进口石墨浸渍树脂轴承配镍基合金轴套与推力盘，具有耐磨性能高、摩擦系数低、不老化、抗泥沙等特点，另外轴承上还配有推力盘，能承受泵叶轮的自重推力。

八、密封可靠、无泄漏：轴封采用优质机械，密封摩擦副采用石墨对碳化硅或碳化硅对硬质合金，耐磨损、无泄漏、使用寿命长。

九、零部件标准化、系列化、通用程度高：如电机采用Y或Y2系列B5型，属于标准通用电机，维护、保养、方便、快捷。

十、该系列便拆立式单级双吸泵，属于本公司开发的新一代便拆立式泵，与其它厂家的便拆式泵相比有个无可比拟的特点：立式泵的总高度在不影响密封件便拆功能的前提下，得到极大的降低，因为只便拆机械密封件，所以泵与电机联接支架特别短，稳定性更强，而且密封便拆型泵在更换机械密封时，不管多大功率的水泵，即使现场只有一名维修工，只要他能拿得动半片连轴器，便能独立完密封件的检修工作，实现便拆便维的功效。
