地下管线探测仪种类

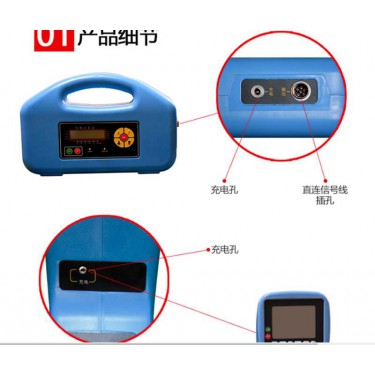

一般由两大部分组成：1.发射机：给被测管线施加一个特殊频率的信号电流，一般采用直连法、感应法和夹钳法三种激发模式发射机技术参数31KHz注入模式 480Hz感应、钳夹模式 31KHz输出电压 0-400VP-P根据绝缘情况自动/手动调节输出波形 正弦波电源 12VDC 4.5AH 锂电池输出功率 10W2.接收机：接收机内置感应线圈，接收管道的磁场信号，线圈产生感应电流，从而计算管道的走向和路径。一般有三种接收模式：峰值模式（值）、谷值模式（小值）、宽峰模式；另外现在更的仪器一般都带有峰值箭头模式（结合了峰值与谷值两者的优点，使操作更直观）以及罗盘导向（用于指明管线的走向）

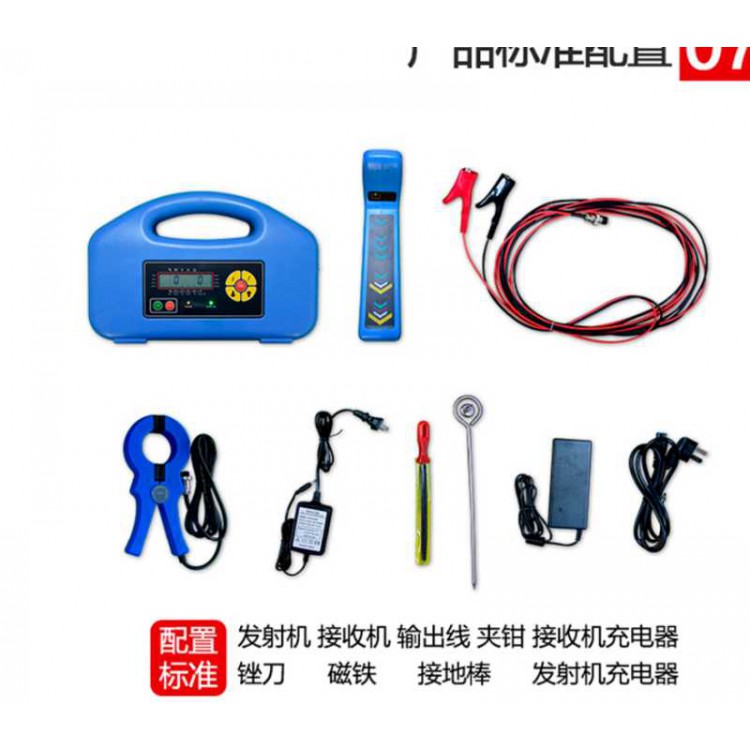

地下管线探测仪样式

使用管线探测仪接收机和发射机前要行常规检查，确保电池电量充足，仪器各项功能正常。如果有下列任何情况之一，请先将问题解决后再使用仪器。接收机检查：电池电量检查：按下电源键检查电池电量。如果电池电量充足，则显示器中电池符号五个实线条全部显示，当电池符号只有一个实线点亮时，电池符号闪烁，表示电量不足，需充足电后使用。无源工作方式检查：按下频率键选择50Hz的工作频率，调节灵敏度，从1米以外把SL-480接收机指向日光灯，打开日光灯应该听到很强的信号音，显示器会有很强的显示指示。有源工作方式检查：选择一个没有干扰的地方，把发射机按正常的方位放在地面上，打开发射机，调节好发射频率。然后把把接收机（离发射机5米左右）宽面对准发射机，并保持与发射机相同的频率，把灵敏度调节到足够大时接收机应该有信号响应。

地下管线探测仪描述

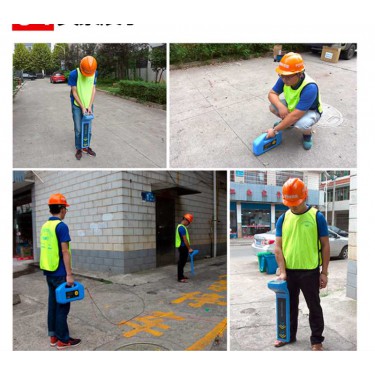

地下管线探测仪有无源工作方式和有源工作方式两种工作方式。无源工作方式用来搜索一个区域内未知的电力电缆，有源工作方式用来追踪和定位发射机信号。无源方式无源工作方式不需要发射机，它可以搜索出一个未知区域内的电力电缆。打开接收机，选择接收机工作频率为50Hz，调节增益得到一个合适的读数并选择极大法或极小值法，以网格搜索方式在一个区域内来回搜索。提着接收机平稳地行走，使机身面与移动方向成一直线且尽可能与通过的管线呈直角状态，不要弧形摆动，因为这样会产生一些误导信号。当接收机响应显示出有管线存在时，立即停下，定位管线的位置并做好标记。对穿出搜索区域范围的第条管线进行追踪和标记。
