旋片式真空泵种类

旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。

旋片式真空泵样式

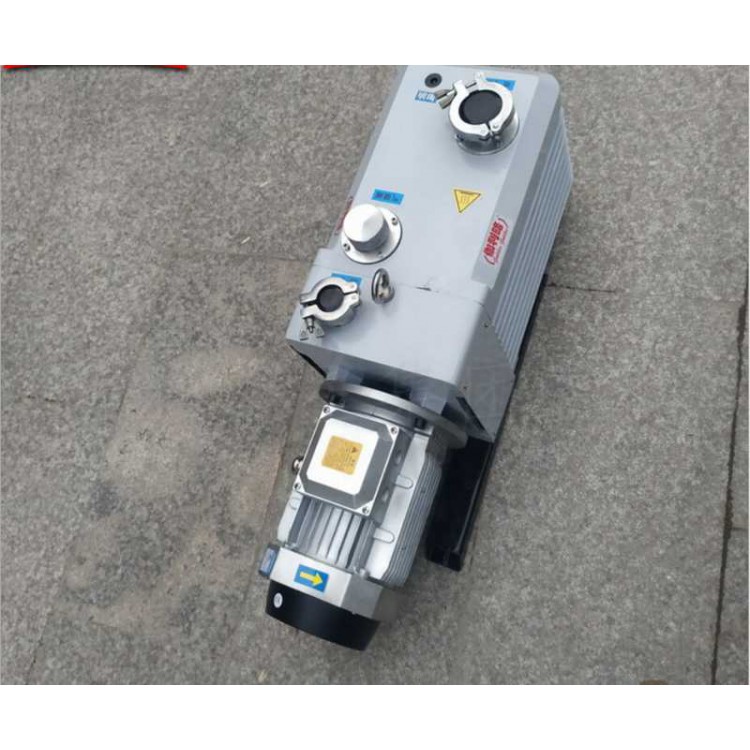

特点：真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。适用范围：1.真空泵适用于密闭系统的抽真空使用。如真空包装、真空成型、真空吸引。2.入口压力范围：100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。3.真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。4.一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

旋片式真空泵描述

吸气滤网应保持清洁，以免抽速下降。贮藏：如果泵长期搁置不用，应将油放尽并清洗泵，然后注入规定的新油放置在干燥场所。产生原因：1.电机接线有误；电压过低；2.泵或电机卡住；3.环境温度低于5℃油粘度大。解决方法：1.重新接线；核对电压；2.除却电机风扇罩试转泵和电机找出泵或电机故障；3.加油前先将油加热至30℃左右。
