接地电阻测试仪阐述

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动“启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

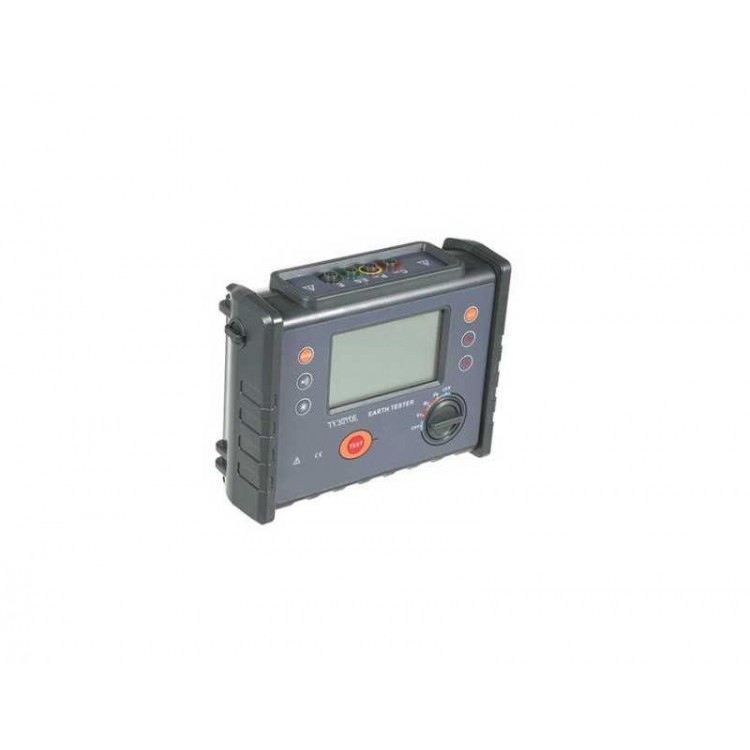

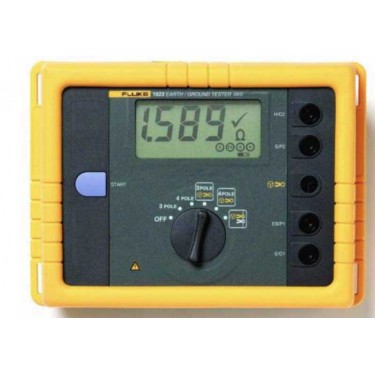

接地电阻测试仪样式

示值误差的检定。与一般地阻表采用直接跟标准电阻器连接，直接比较的方法不同，钳阻仪的检定方法是用钳阻仪钳住标准电阻器输出端的连接导线，连接导线应置于钳头几何中心位置，并与钳圈垂直，按选取的检定点调节标准电阻器的电阻值，记下钳阻仪显示读数值。两者的误差表示形式相同，在准确度等级的划分方面，钳阻仪增加了10级、20级两个准确度等级，这是由于钳阻仪测量原理的局限性，会产生较大误差所决定的。偏心位置影响。由于钳阻仪的构造特殊，连接导线置于近似钳头几何中心位置与连接导线偏离钳头几何中心位置往往存在着较大的误差，故增加偏心位置影响误差的测量是很有必要的。偏心位置影响误差不能超过钳形接地电阻仪允许误差的五分之一。

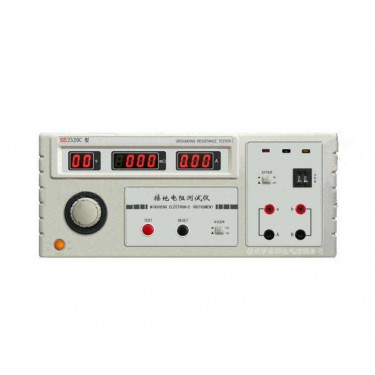

接地电阻测试仪描述

接地电阻检测的干扰因素也有很多种，1、水平方向土壤特性变化的影响：我们经常看到接地网周围的土壤结构和成分并不一样，含水量也不尽相同，这些差异直接导致了土壤在各水平方向上的导电能力的不一致。也使得等电位线在水平面上的发生畸变，这样一来，电位极P在EC点的中点2.5D处的电位就有可能不是零电位了。笔者在“湖南省人民会堂”项目的防雷检测中就发现了类似的问题。该项目设计接地电阻值为不大于1Ω。北面为砾石沙土层，西面为地下管网密集的市政公路，南面为省政府办公区，东面为原生山地。仅东南方向山脚下为红色粘土层。经多次实地检测，各方向检测结果数据差异很大。北向砾石沙土层检测结果为8.86Ω，东向山坡检测结果为2.86Ω，西向因地面为沥青路面无法打桩检测，南向办公区因干扰源较多测试结果为4.56Ω，仅东南向沿山脚的红色粘土层测试结果为0.95Ω。这些测试结果差异较大，到底哪个才较为符合客观实际呢？从左图的等电位线模拟分布图，我们可以看出，只有东南向红色粘土层区的等电位线分布略显均匀，将P、E极探针打在这个区域才能较真实反映出地网的实际接地电阻。所以说此项目的接地工程应该是符合设计要求的。所以对于周边土壤环境复杂的区域，防雷检测时必须要多次测量、综合分析，才能得出正确的结果。
