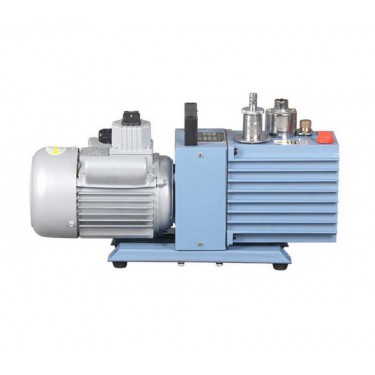

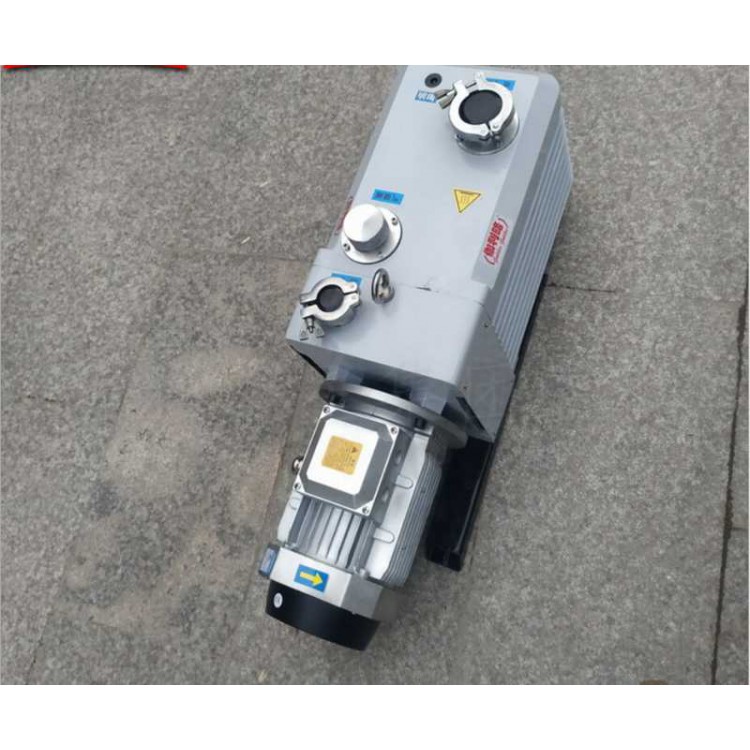

旋片式真空泵说明
旋片式真空泵是一种容积泵,它借助于旋片在泵腔中连续运转将气体吸入并压缩,后由排气口排出。泵主要由定子、转子、旋片等组成,转子被偏心地装入定子腔内。转子槽中有两块旋片,旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。当转子在定子腔内旋转时,旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动,周期性地将进气口侧的腔内容积扩大而吸入气体,同时逐渐缩小排气口的容积,将已吸入的气体压缩,然后从排气口排出从而达到抽气的目的。
旋片式真空泵种类
1.停旋片式真空泵将热油放掉。2.旋上放油塞运转5—10秒。3.将油放尽。4.注入清洗用油(32号普通机械油)到油窗高度的3/4处。5.运转XD旋片式真空泵5—10分钟。6.停泵,将油放掉。如油尚不能达到要求,重复4、5步骤。7.旋上放油塞运转5—10钞。8.将油放尽。如果泵温明显升高、电动机电流达到或超过额定电流,泵排气口有油烟产生,则应检查排气过滤器是否堵塞,如堵塞,应及时更换。可在泵加油孔处安装排气压力表,检查过滤器是否堵塞。当压力超过0.6bar(表压力)时更换排气过滤器。9.注入规定的新旋片式真空泵油。
旋片式真空泵描述
三、旋片式真空泵真空度下降:指当下测得的旋片式真空泵真空度比出厂指标或者以前使用时的真空度低。引起真空度低的原因有很多,这里介绍几种主要的情况。1、这次加的旋片式真空泵油的牌号和原先的不一样。不同的真空泵油牌号,由于不同牌号油内的饱和蒸汽压不一样,所以其的结果是不一样的。解决之道:根据产品的型号规格更换正确的新真空泵油。2、另外也是由于真空泵油造成的真空度低的情况,就是真空泵油乳化变色,或者过脏。解决之道:放干净泵内的所有真空泵油,更换同类型的真空泵油,并解决被抽气体中水蒸气和杂质不进入泵内。3、被抽气体的温度可能过高。解决之道:降低被抽气体的温度,或可以加一个相应的换热器。4、泵内的油路不通或者不畅,泵腔内没有保持一定量的油量。解决之道:检查油路是否畅通,并加同类型的真空泵油。5、配合的间隙改大。这是长期被抽气体内含有粉尘等,造成旋片式真空泵和定子之间磨损后的间隙增大。解决之道:检查间隙是否过大,更换新的零部件。
