电缆故障检测仪说明

电缆资料的第二个界面是电缆信息界面，显示一个变电站所有的电缆信息。可对电缆信息进行添加记录、编辑记录、保存记录、删除记录和查找记录等操作，点击电缆基本信息，可以进入电缆基本信息界面。

电缆资料的第三个界面是电缆基本信息界面，显示一个电缆基本信息。可对电缆信息进行添加记录、编辑记录、保存记录、删除记录等操作，点击电缆分布图，可以查看电缆分布图，电缆分布图用来显示用户的测试范围和电缆的分布，可用于故障电缆的查找和确定。点击预试记录，可以查看该电缆所有的预试记录。

电缆故障检测仪阐述

寻测电缆路径

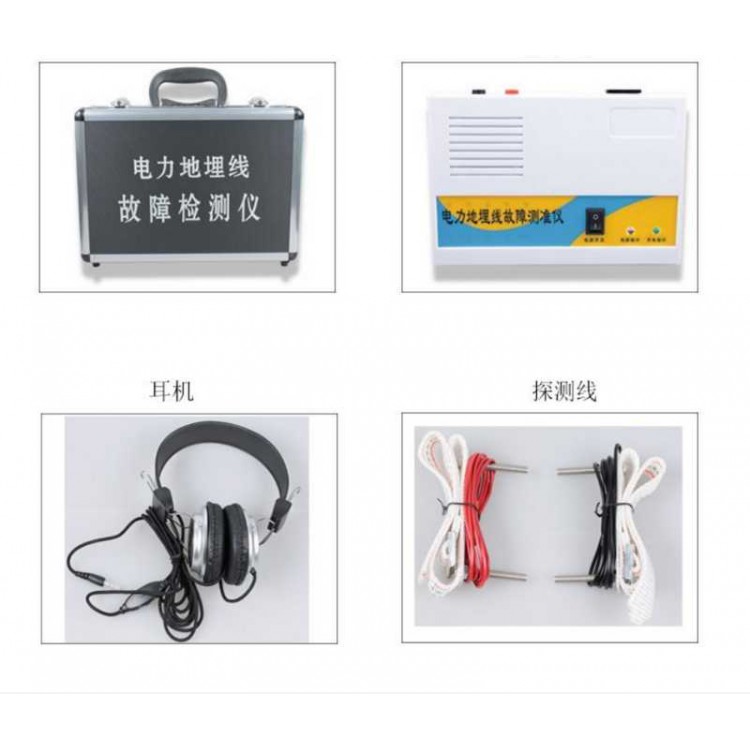

当探棒处于电缆上方B点时，探棒的线圈与电场平行，线圈没有切割电力线，线圈中的感应电流小，这时耳机中几乎没有声音。而当探棒在A点或者C点时，耳机中的声音较大。

由声音较小的点所连成的线即为电缆的路径。

估测电缆埋设深度

将探棒在电缆上方B点右倾斜45○，然后垂直于电缆走向后退，当退到A点时，探棒正对电缆，此时耳机的声音较小。 B点到A点的距离，也就是向后退的距离即为电缆埋设的深度。

用这种方法可以估测电缆的埋设深度。

故障点定位

我们使用各种测试方法已测出故障点的距离，但由于各种因素的影响，如测量误差、电缆的余缆、拐弯等，在地面上不一定能准确地找到故障，还必须使用故障定位仪来准确定故障点。

故障定位时是利用高压设备给电缆加一冲击直流负高压，用定位仪在测量出的故障点附近检测电缆故障的放声点。

高压放电的时间以1秒钟一次为宜。

打开定位仪电源，适当调节音量旋钮，将定位仪放置在测出的电缆故障点处，应该有故障点放电的声音，如果听不到可移动定位仪的位置，直到耳机里的放电声大，此处即为故障点。

电缆故障检测仪定做

功能齐全电缆故障检测仪测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。如配备声测法定点仪，可准确测定故障的位置。

试精度高

仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

智能化程度高

测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

具有波形及参数存储，调出功能

采用非易失性器件，关机后波形、数据不易失。

具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

具有波形扩展比例功能。

改变波形比例，可扩展波形进行测试。

可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

具有根据不同的被测电缆随时修改传播速度功能。

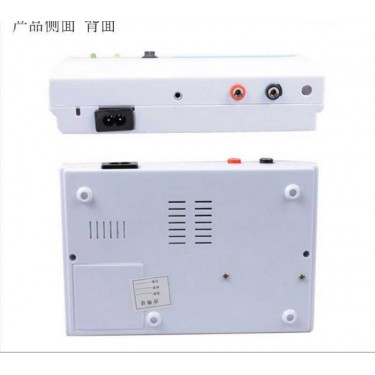

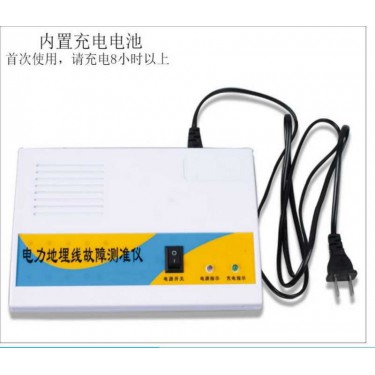

小体积便携式外形，内装可充电的电池供电，方便携带和使用。

大屏幕液晶真彩内嵌式电脑型，windows全中文界面XP系统，内置办公自动化软件，快速、准确、高效检测各个故障点。同时具有电缆路径，定位，故障定点等功能。以西安电缆故障检测仪为出名，其中T-A20电缆故障检测仪，汲取国内外20家电缆故障测试仪的优点而诞生的一款具有高速数据采集与数据处理能力的功能强大的电缆故障综合测试系统。她基于工业级嵌入式计算机平台系统，采用当今先进的网络及数字通信技术，大大地提高了仪器的使用功能和测试精度
