裁板机阐述

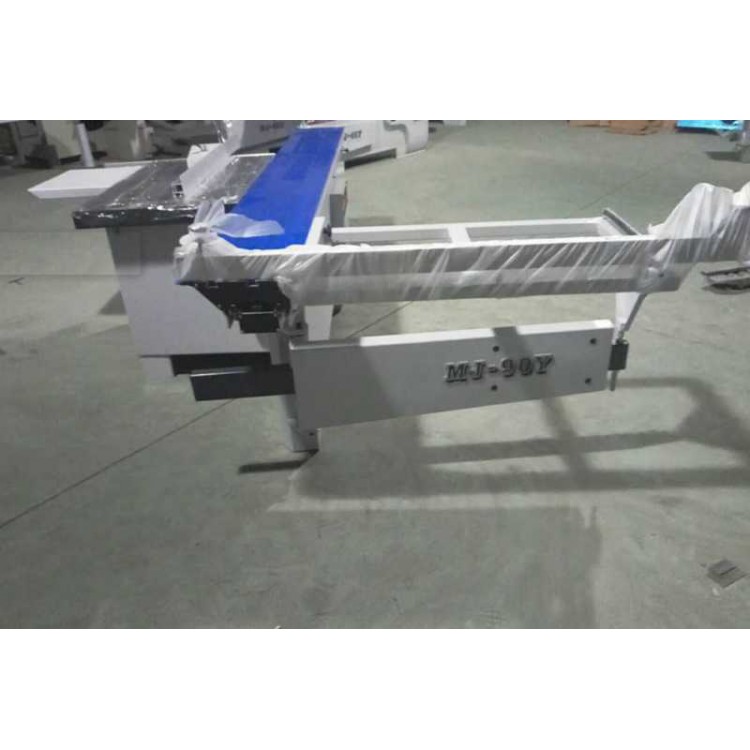

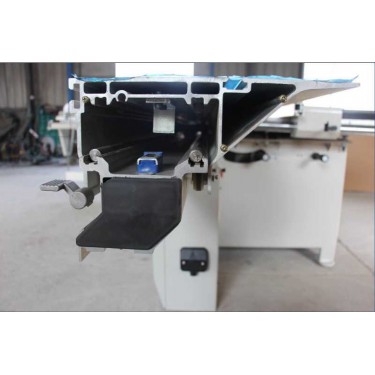

主机结构精密裁板锯的主机部分包括床身、 工作台、纵剖横截导板、主锯、划线锯、传动等部件。结构和工作原理同普通圆锯机大同小异，并且可以单独作为普通圆锯机使用。裁板锯的构成：1．机架 2．主锯部分 3．槽锯部分 4．横向导向挡板 5．固定工作台 6．滑动推台 7．斜锯导板 8．托架 9．斜锯角度显示装置 10．侧向导向挡板

裁板机规格

精密裁板锯的主要结构特点是使用两个锯片，即主锯片和划线锯片。当进行切削加工时，划线锯提前进行锯切，在被加工板件的底面先锯划出深度为1～2mm、宽度比主锯片厚0．1～0．2mm的沟槽，以保证主锯片切削时锯口边缘不会撕裂，从而获得良好的锯切质量。划线锯片直径较小，通常为120mm左右，由单独的电机驱动。其锯片转速一般在9000r/min以上，切削速度一般为56～60m/s。要求划线锯片与主锯片对齐在同一个垂直平面内。主锯片的直径一般为300～400mm，由主电机通过三角带传动。

裁板机类型

操作特点精密裁板锯都经过动平衡或静平衡，一般情况下不需要基础，放在平整的地面上即可加。加工操作时， 工件放在移动工作台上，手工推送移动工作台，使工 件实现进给运动。操作十分方便，机动灵活 操作使用时应时刻注意安全，预防意外情况的发生。
