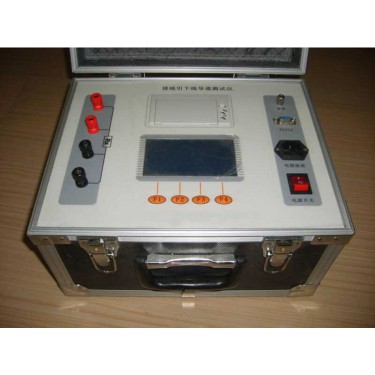

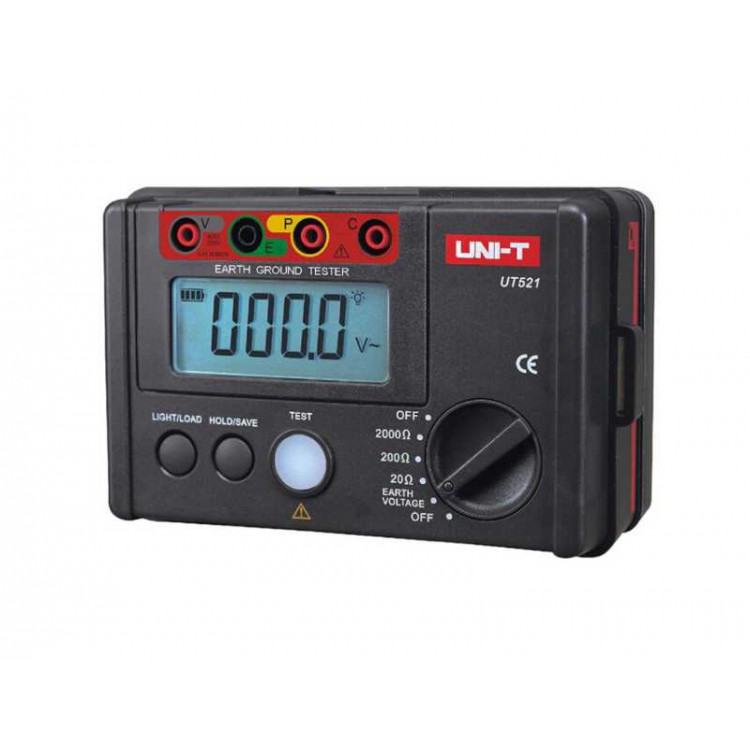

接地电阻测试仪介绍

接地电阻测试仪是检验测量接地电阻的常用仪表，也是电气安全检查与接地工程竣工验收不可缺少的工具，进年来由于计算机技术的飞速发展，因此接地电阻测试仪也渗透了大量的接地电阻测试仪微处理机技术，其测量功能，内容与精度是一般仪器所不能相比的。目前先进地电阻测试仪能满足所有接地测量要求。运用新式钳口法，无需打装桩放线进行在线直接测量。一台功能强大的地阻测试仪均由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并具有数值保持及智能提示等独特功能。

接地电阻测试仪说明

6、注意电流极插入土壤的位置，应使接地棒处于零电位的状态。7、测试宜选择土壤电阻率大的时候进行，如初冬或夏季干燥季节时进行。8、测试现场不能有电解物质和腐烂尸体，以免造成错觉。9、当检流计灵敏度过高时，可将电位探针电压极插入土壤中浅一些，当检流计灵敏度不够时，可沿探针注水使其湿润。10、随时检查仪表的准确性。11、接地电阻测试仪应保存在室内保持其环境温度0℃～40℃，相对湿度不超过80﹪，且在空气中不能含有足以引起腐蚀的有害物质。12、测试仪在使用、搬运、存放时应避免强烈震动。

接地电阻测试仪描述

接地电阻检测的干扰因素也有很多种，1、水平方向土壤特性变化的影响：我们经常看到接地网周围的土壤结构和成分并不一样，含水量也不尽相同，这些差异直接导致了土壤在各水平方向上的导电能力的不一致。也使得等电位线在水平面上的发生畸变，这样一来，电位极P在EC点的中点2.5D处的电位就有可能不是零电位了。笔者在“湖南省人民会堂”项目的防雷检测中就发现了类似的问题。该项目设计接地电阻值为不大于1Ω。北面为砾石沙土层，西面为地下管网密集的市政公路，南面为省政府办公区，东面为原生山地。仅东南方向山脚下为红色粘土层。经多次实地检测，各方向检测结果数据差异很大。北向砾石沙土层检测结果为8.86Ω，东向山坡检测结果为2.86Ω，西向因地面为沥青路面无法打桩检测，南向办公区因干扰源较多测试结果为4.56Ω，仅东南向沿山脚的红色粘土层测试结果为0.95Ω。这些测试结果差异较大，到底哪个才较为符合客观实际呢？从左图的等电位线模拟分布图，我们可以看出，只有东南向红色粘土层区的等电位线分布略显均匀，将P、E极探针打在这个区域才能较真实反映出地网的实际接地电阻。所以说此项目的接地工程应该是符合设计要求的。所以对于周边土壤环境复杂的区域，防雷检测时必须要多次测量、综合分析，才能得出正确的结果。
