矿用渣浆泵阐述

简介

本产品高效、节能、使用寿命长、重量轻，结构合理，运行可靠，维修方便，适用于电力、冶金、矿、建材等行业，处理介质为含有固体颗粒的磨蚀性或腐蚀性浆体，固液混合浓度灰浆为45%，矿浆为60%，介质温度≤60°C，该型泵可以多级串级使用。

泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，内衬可一直用到磨穿为止，延长维修周期，降低运行成本。泵的出口方向可按8个角度旋转安装。

轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。

轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。

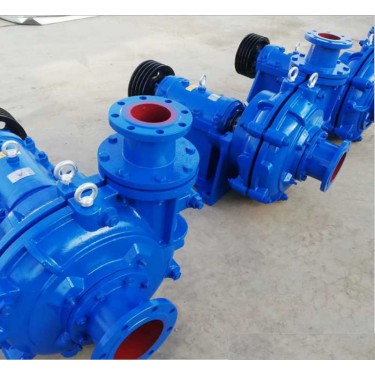

矿用渣浆泵种类

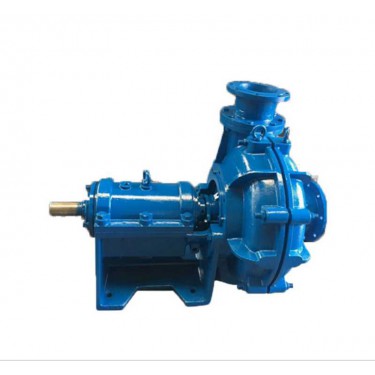

结构

渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种，在钢铁企业主要用于转炉除尘水、高炉气洗涤水、连铸浊环水和轧钢浊环水等系统的泥浆输送。

常用的渣浆泵结构如下。

(1)泵头架构。泵体采用双层泵壳（内外双层金属结构），双泵壳外壳结构为垂直中开式，出水口位置可按45°间隔，旋转8个不同位置安装使用。为有效防止轴封泄露，采用动力密封、填料密封或机械密封组合形式。叶轮与后护板问设有迷宫式间隙密封，极大地降低了浆体向填料箱泄露量，有力地保证了密封的可靠性。叶轮设有背叶片，及时排出回流浆体，从而提高了容积率，降低了回流及冲蚀，提高了过流部件寿命。为便于检修及拆卸设有拆卸环，避免了因不能拆卸而造成割轴现象。

矿用渣浆泵描述

(2)托架结构。托架结构为水平中开式，为延长轴承的使用寿命，从水力设计和结构设计上进行了优化。使径向力和轴向力合理分布，且正确选用轴承形式、型号、冷却与润滑方式等，从而达到了轴承低发热、高寿命的要求。

(3)轴封形式。轴封装置对泵体和泵轴之间起密封作用。可防止空气侵入泵内和大量水从泵内渗漏出来。离心渣浆泵的密封形式通常采用的是副叶轮加填料密封，副叶轮加填料密封是流体动力密封，靠副叶轮产生的压头抵抗叶轮出口液体的外漏，同时利用叶轮盖板设背叶片加水封环和填料来防止空气进入，又用背叶片和水封环降低填料处的压力，有防止杂质进入密封的作用。
