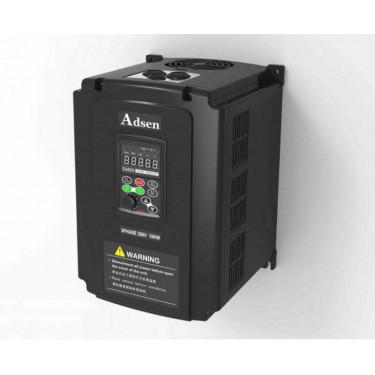

变频器说明

变频器的四种运行控制方式比较,控制特点：通过压频变换器使变频器的输出电压与输出频率成比例

1.v/f控制方式变频器的改变，即v/f=常数性能特点：性价比高，输出转矩恒定即恒磁通控制，但速度控制的精度不高。适用于以节能为目的和对速度精度要求较低的场合。低速运行时，会造成转矩不足，需要进行转矩补偿。2. 转差频率控制方式变频器该控制是一种闭环控制。控制方式有两类：一是用速度传感器将电动机的转速作为反馈信号，以提高电动机的速度控制精度；另一类是将间接物理量如压力、流量、温度等通过传感器转换为电信号，反馈回变频器，以提高这些间接控制量的控制精度。该控制方式在变频器内部装有PID调节器，可设置变频器的控制速度和快速响应性。V/f控制方式适用于可变转矩和恒定转矩负载，如风机、水泵、带式输送机等。

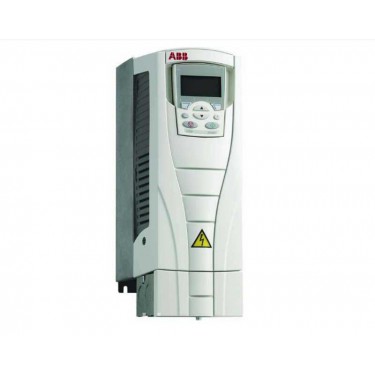

变频器规格

变频器故障检查前注意事项处理故障前应主意查看故障前变频器的运行记录，主要包括电流、转速、绕组及轴承温度等，以便于故障的分析和检查。当出现变频器显示某类故障，但故障排除过程中却未发生相应故障的情况，此时应仔细检查故障检测元件或故障信息处理系统有无问题。故障检查或维修时，注意先切断电源，并将变频器进线柜主开关断开，且须等断电8min电容放电完毕后，方可打开柜门进行维修，切忌停机后立即检查。因变频器额定运行时，其直流母排电压可达1000v左右，且滤波所用的电解电容数量达到120个，单个容量6800μ F，储存了大量的电能，停机后须待电容前的电压平衡电阻将其放电，电压降低后（其放电时间为8min），方可开柜进行检查。下面针对变频器的常见故障进行分析。

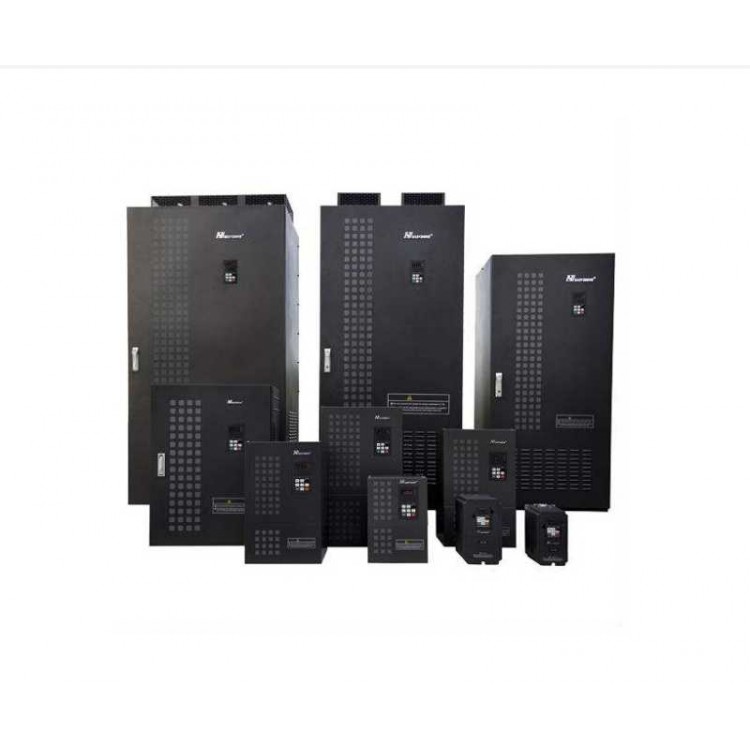

变频器定做

变频器主要电路故障分析和处理变频器的整体结构主要由主回路、驱动电路、开关电源电路、保护检测电路、通讯接口电路、控制电路等组成。在这些电路中，中央微处理器、数字处理器、ROM、RAM、EPROM等集成电路涉及到程序问题。下面对主要电路故障分析和处理，做较详细的介绍：主回路：主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测电路的传感部分组成。2）整流电路：整流电路实际上就是一块整流块。它的作用是把三相（或单相）50Hz/380V（220V）的交流电源，通过整流的桥式整流变成脉动直流电。若整流中的一个或多个整流二极管开路损坏，导致主回路PN电压值或无电压值。整流的一个或多个整流二极管短路损坏，导致变频器输入电源短路，供电电源跳闸，变频器无法接上电源。
