木工铰链钻说明

一、半自动铰链机各零件的用途：

调整螺丝⑴——起钉铰链时的深浅调节

调速阀⑵——起调节气缸⑶气压大小的作用，或铜夹主体上下之作用

气缸⑶——起铜夹主体上下的作用

电源开关⑷——起接通或关闭电源的作用

吹气铜管⑹——起冷却铰链的作用

气缸⑺——起张开或闭合铜夹的作用

电木绝缘板⑻——起绝缘铜夹的作用

铜夹⑼——起夹铰链导电之作用

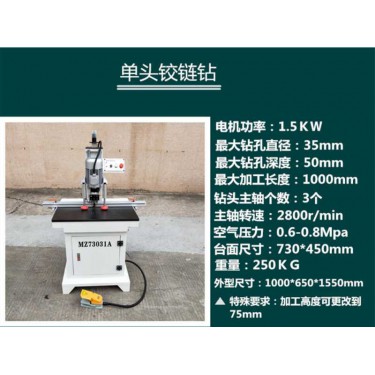

木工铰链钻规格

一、半自动铰链机各零件的用途：装模铝板⑽——起固定脚套模板作用

度数调节座⑾——起调节装模铝板⑽倾斜的作用

调整把手⑿——起滑板⒀左右、前后调整的作用

数量表⒁——起记录生产数量作用

上升下降开关⒂——起手动气缸上下的开关作用（调机用）

压力表⒃——指示气压大小

三点组合⒄——调节气压大小，喷油（润滑气缸），滤水的作用

时间控制⒅——起工作时调节铜夹张开的时间

变压器分段开关⒇——调节铜夹加热温度的高低

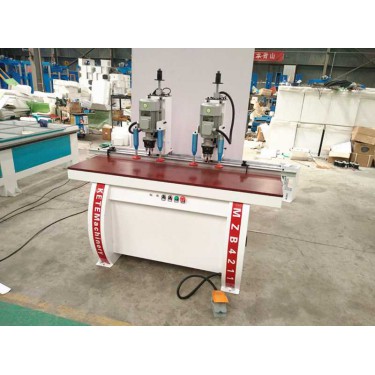

木工铰链钻种类

加工的工件必须夹持牢靠，严禁工件装夹不紧钻孔。钻孔时操作者须戴好防护眼镜。如在操作过程中会引起灰尘，要戴上口罩或面罩。严禁使用已有残缺的钻孔器，要注意保持锯齿锋利。中途更换新钻孔头时，必须先断电断气，要注意锯齿锋利,注意钻孔头齿方向，螺丝固定好。不要将锁紧螺母过于用力，防止发生崩裂。装夹后应开机空运转检查，不得有抖动和异常噪声，开机前请详细阅读该机有关说明书。机器的防护装置不能缺损。设备出现抖动及其它故障，应立即停机请专业人士修理，严禁带故障作业。
