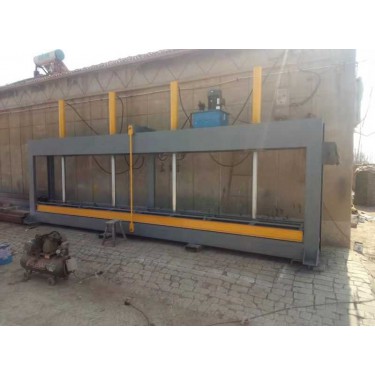

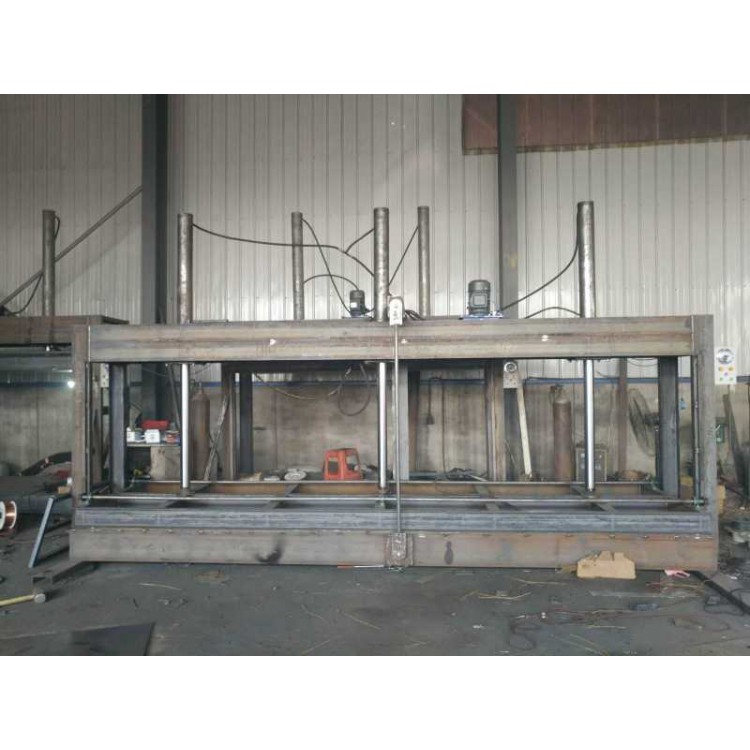

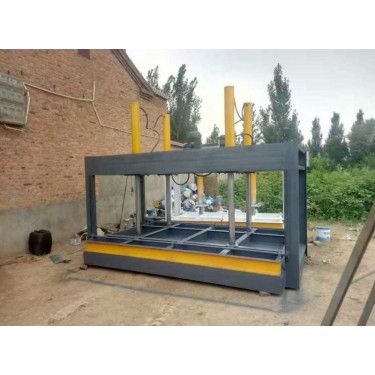

液压木工冷压机说明

部件说明：

配电箱

A——热继电器。控制油泵电机，对油泵电机实行过载保护。

B——控制电路电源变压器。

C——交流接触器。控制油泵电机，对油泵电机实行失压及零压保护。

D——断路器。机床电路短路或过载保护。

E、F—中间继电器。控制电源控制和保压时间控制。

G——时间继电器。卸荷时间控制。

控制面板:

A——电接点压力表。 红色指针为工作压力设定指针。

绿色指针为保压压力设定指针。

黑色指针为压力显示指针。

B——保压时间继电器。有小时h、分钟m、秒s、三种时间设定模式供选择。每种时间模式的大值只能设至：

C——自动开关。

D——指示灯。

E——压板压紧开关。按下去压板下压、再按一次则下降中的压板停止。

F——压板松开开关。按下去压板上升，再按一次则上升中的压板停止。

G——停止开关，停止工作台升降。

H——急停开关。无论机床处于何种状态，按下此开关，则所有动作全部停止。

液压木工冷压机种类

（4）、油缸缸筒复位

如果运输前已将油缸缸筒降下，则在配好电源后先将油缸缸筒复位

并紧固好：

A：先将用于固定两油缸之间的木条和包装拿开。

B：接通电源。

C：再按下降按钮，则油缸缸筒会自动上升，如油缸不动

是电源相位不对，电机反转，当油缸法兰升至距顶板

约3mm时，再按停止按钮使缸筒停止上升，然后

将各法兰固定，螺栓逐一装上并紧固好。

液压木工冷压机定做

机床的维护：

A、机床的日常维护：

（1）、机床上要保持清洁，各传动部件及转动连接点应保持润滑。

（2）、严禁在机床上堆放杂物。

（3）、每日检查一次油缸法兰和缸杆与上压板的紧固法兰上的螺钉是否有松

动，并及时拧紧

（4）、每天检查一次油路是否有泄漏现象并及时检修。

（5）、每周检查一次油箱内的油液：着重检查油液是否太脏并及时更换：油

量是否足够，并及时加注。

（6）、每天检查一次压板的定位滚轮和升降平衡齿轮、齿条的使用情况。
