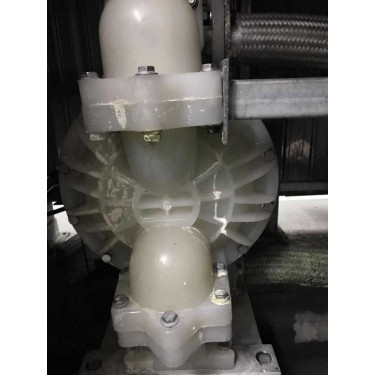

气动隔膜泵说明

气动隔膜泵的工作原理：

在泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜连成一体，压缩空气从泵的进气接头进人配气阀后，推动两个工作腔内的隔膜动作，驱使连杆连接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外，一旦到达行程终点，配气机构则自动地将压缩空气引人另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续不断地吸人和排出。

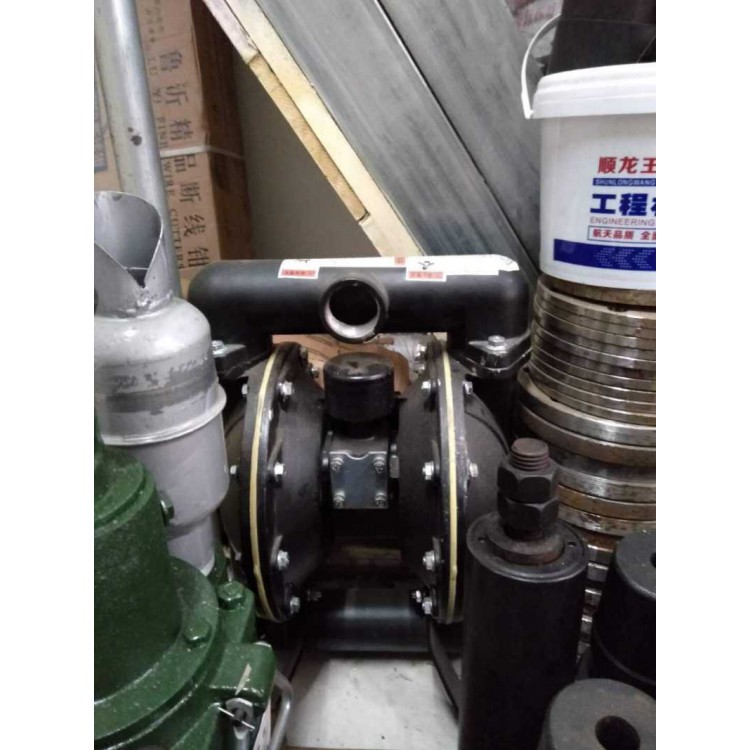

气动隔膜泵阐述

二、隔膜泵的具体选型方式：　　

1、隔膜泵的作用方式选择

　　隔膜泵的作用方式只是在选用气动执行机构时才有，其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型)，通过这四种组合形成的隔膜泵作用方式有气开和气关两种。

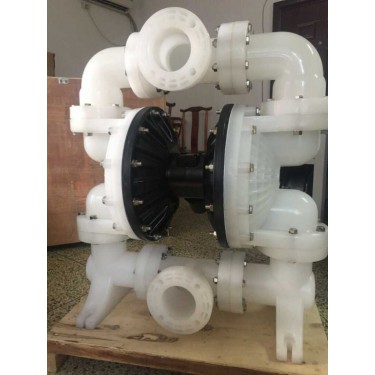

气动隔膜泵样式

(3)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。

　　(4)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。

　　(5) 防止闪蒸和空化，闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化不仅影响流量系数的计算，还会形成振动和噪声，使阀门的使用寿命变短，因此在选择阀门时应防止阀门产生闪蒸和空化。
