一、半自动铰链机各零件的用途：装模铝板⑽——起固定脚套模板作用

度数调节座⑾——起调节装模铝板⑽倾斜的作用

调整把手⑿——起滑板⒀左右、前后调整的作用

数量表⒁——起记录生产数量作用

上升下降开关⒂——起手动气缸上下的开关作用（调机用）

压力表⒃——指示气压大小

三点组合⒄——调节气压大小，喷油（润滑气缸），滤水的作用

时间控制⒅——起工作时调节铜夹张开的时间

变压器分段开关⒇——调节铜夹加热温度的高低

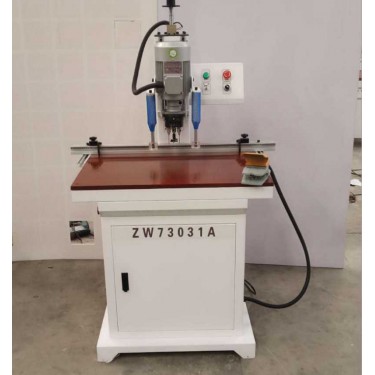

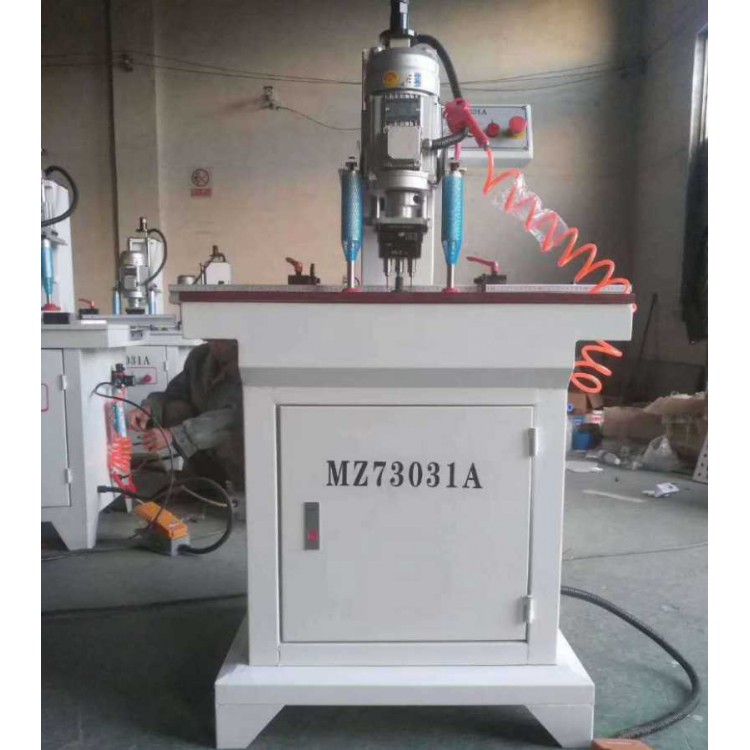

木工铰链钻样式

二、内部控制线路的功能及用途

TM-2（定时器CSA-D）：起加热延时断电作用

TM-3（定时器CSA-E）：起吹气时间调节作用

R1（继电器MK3P-I/220V）：起接通吹气、控制上下气缸下降及加热电路的作用

R2（交流接触器220V）：起接通铜夹加热的作用，以及断开吹气之作用

R3（继电器MK3P/24V）：起断开工作程序的作用

小变压220V变24V：起供R3之电源作用

大变压器：起加热铜夹铰链的作用

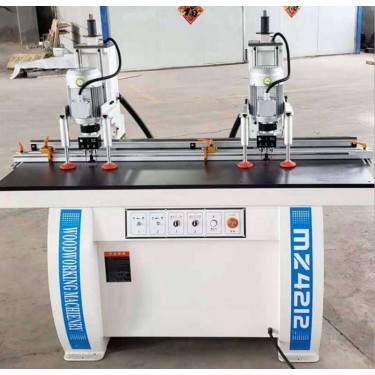

木工铰链钻类型

一、性能特点

该机美观大方、设计新颖，技术先进、制作精度高，操作方便、灵活，运行稳定可靠，工作效率高。该机没有校装置，可保证钻孔深度的需要。二、主要用途
