变频器规格

变频器这个东西， 总体上来就是：交流——直流——交流 （也可以说是先整流——再逆变） ，经过这种处理过程的变频器也叫交直交变频，目前也是各个行业用的比较多的一种。此外，还有一种交流——交流变换的，这种也被称为交交变频器变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。

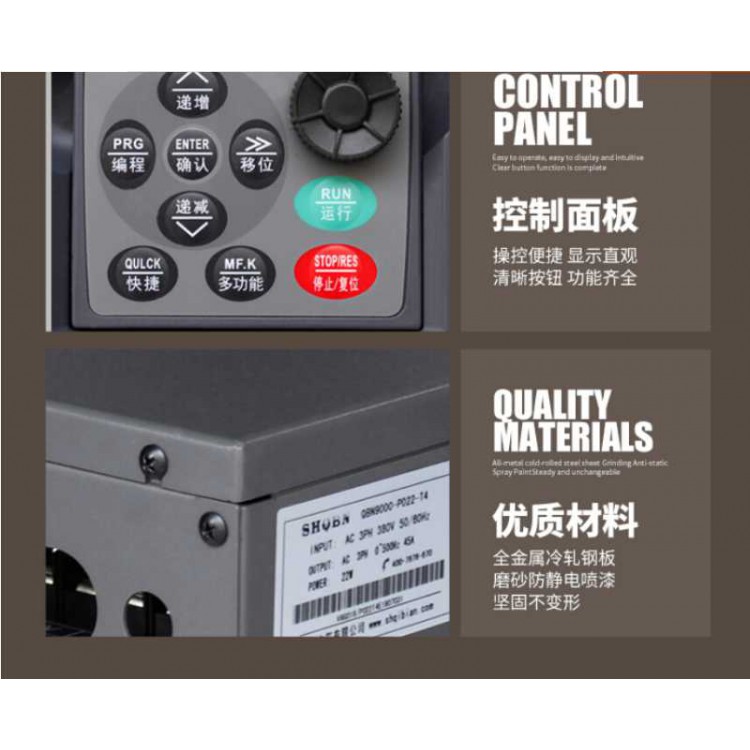

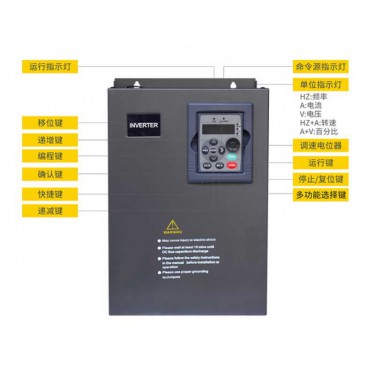

变频器样式

常用变频器参数设置类故障常用变频器在使用中，是否能满足传动系统的要求，变频器的参数设置非常重要，如果参数设置不正确，会导致变频器不能正常工作。常用变频器参数设置，出厂时厂家对每一个参数都有一个默认值，这些参数叫工厂值。在这些参数值的情况下，用户能以面板操作方式正常进行，但以面板操作并不满足大多数传动系统的要求。所以，用户在正确使用变频器前，设置变频器参数时从以下几个方面进行：确认电机参数，变频器在参数中设定电机的功率、电流、电压、转速、大频率，这些参数可以从电机铭牌中直接得到。变频器采取的控制方式，即速度控制、转距控制、PID控制或其它方式。选择控制方式后，一般要根据控制精度需要进行静态或动态辨识。设定变频器的启动方式，一般变频器在出厂时设定从面板启动，用户可以根据实际情况选择启动方式，可以用面板、外部端子、通讯方式等几种。

变频器类型

主回路常见故障现象、原因和处理方法变频器无显示，PN之间无直流电源、高压指示灯不亮，属主回路无输出直流电压。主回路无输出直流电压的个原因是由限流电阻损坏开路造成，是滤波电路无脉动直流电压输入。主回路无直流电压输出的第二个原因，是蒸馏损坏，整流电路无脉动直流电压输出所致。这时不能简单地更换整流。还必须进一步查找整流损坏的原因。整流的损坏可能是：主回路有短路现象损坏整流；自身老化自然损坏。判断方法：首先换下整流，用万用表检测主回路，若主回路无短路现象，说明整流是自然损坏，更还新元件即可。若主回路有短路现象，又要检测出是哪一个元件引起短路的，可能是制动电路中的Rb和G均短路；滤波电容短路；逆变短路等。过压类故障变频器的过电压集中表现在直流母线的支流电压上。正常情况下，变频器直流电为三相全波整流后的平均值。若以380V线电压计算，则平均直流电压Ud=1.35 U线＝513V。在过电压发生时，直流母线的储能电容将被充电，当电压上至760V左右时，变频器过电压保护动作。因此，变频器来说，都有一个正常的工作电压范围，当电压超过这个范围时很可能损坏变频器，常见的过电压有两类。
