地下管线探测仪阐述

地下管线探测仪

根据探测原理分两类

1 .一类是利用电磁感应原理探测金属管线、电/光缆，以及一些带有金属标志线的非金属管线，这类简称管线探测仪。

优点：探测速度快、简单直观、操作方便、度高。

缺点：探测非金属管线时，必须借助非金属探头，这种方法使用起来比较费力，需要侵入管线内部。

2.另一类是利用电磁波探测所有材质的地下管线，也可用于地下掩埋物体的查找，俗称雷达，也被称为管线雷达。

优点：能探测所有材质的管线

缺点：对环境要求较高，测深能力较差（难查埋深较深的管线），对操作者素质和经验要求高。

任何仪器都不是的，需要配合使用才能发挥它们的

传统上，管线探测仪仅指利用电磁感应原理的管线探测仪，也是使用多的仪器

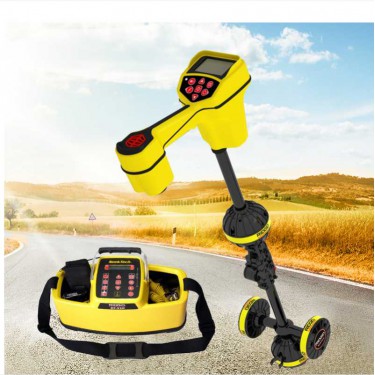

管线探测仪

地下管线探测仪种类

与以往的管线仪不同，RD8100PXL除了依旧保留了原来的四种探测模式外，还增加了峰值加模式。所谓“峰值加”模式，即在峰值模式下结合了引导模式或者谷值模式，使在几条并行的管线间容易识别峰值，避免漏掉一些比较弱的峰值信号。

深度和电流数值同时显示:RD8100PXL能够同时显示当前位置的管道深度和电流数值信息，使客户能够方便地对照深度和电流的大小，避免两者数据间的频繁的切换。

加强的iLOC™(无线连接)iLOC™是接收机和发射机之间的蓝牙连接，它大量节省了操作人员的工作时间，减轻了操作人员的工作强度。操作人员可使用iLOC™的独特功能遥控发射机，从而节省来回行走时间，可以将更多的时间用来探测。iLOC™的操作距离增强到远可达450米

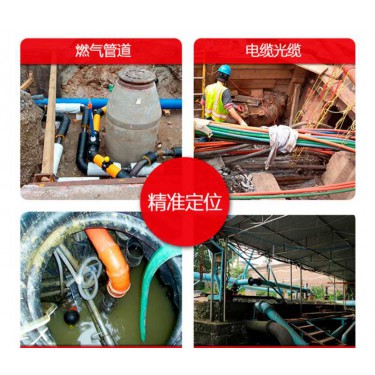

地下管线探测仪样式

地下管线探测仪当地下管线的近端和远端都接地良好并形成回路，使用低频频率；如果两端接地不良好，回路电阻过大，或者低频信号耦合不上，那就改用中频、高频或射频来测试。选择频率没有固定不变的原则，下面给出了频率选择的基本原则：对于高阻的管线（如：通信电缆，带防腐层的管道和铸铁管）使用高频或射频率。要注意频率越高，信号越容易感应到其它管线上，而且信号的传播距离越短。对于一般的管道和电缆的探测，使用中频和高频。这些频率传播距离比较远，也不会感应太多的信号到其它管线上。低频适用于长距离追踪。低频率信号传播距离长而且不会感应到其它管线上。低频率信号也适用于长距离而绝缘良好的输送管线
