混凝土喷射机说明
目前在我国混凝土喷射机的主导机型是转子式混凝土喷射机,它具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好,以及混合料可以存放较长时间等特点,广泛地应用于矿山锚喷支护、隧道工程、建筑工地等领域。其工作原理是:电动机通过联轴器,驱动减速器,减速器的输出轴既带动转子旋转,又带动料斗上的拨料器旋转,混凝土拌合料经料斗落入旋转的转子料腔内,转子转过后,压缩空气与料腔进风口相通,在压气的作用下,物料通过出料弯头和输料管被输送到喷嘴,并在喷嘴处加水喷射出去。本机型中转子的料腔采用了新型的扇形、多料腔结构,使得进风连续,喷射脉冲小。本论文首先概括性地介绍了混凝土喷射机的发展历史、工作原理,并分析了现有机型的优缺点,接着确定本次设计的机型。其次结合任务书的参数设计三级圆柱直齿减速器、输料管、旋转体等一些主要的部件,对部分要求比较高的零件进行强度校核。
混凝土喷射机阐述
干式混凝土喷射机是将水泥、粗细骨料和速凝剂,通过人工或机械干式混合均匀后,用压缩空气,在输送管内呈稀薄流态输送到喷嘴,并在喷嘴前按规定水灰比加入压力水,与干混合料迅速混合为混凝土后,由喷嘴喷射到井巷围岩壁面上,实现喷射混凝土支护。干喷机具有输送距离长、工作风压低、喷头脉冲小、工艺设备简单、对渗水岩面适应性好,以及混合料可以存放较长时间等特点。在矿山井巷喷射混凝土支护中占主导地位。

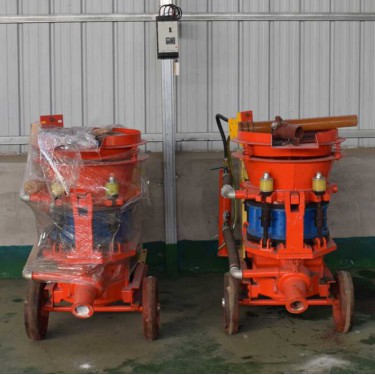

混凝土喷射机样式
矿用湿式混凝土喷射机主液压泵输出的压力油经控制阀组、集流阀进入主液压缸(推动住液压缸活塞,驱动混凝土缸活塞)和混凝土分配阀换向液压缸,从而实现泵送混凝土。布料装置液压泵输出的压力油满足泵车支腿和布料装置(臂架、转台)的动力需要,通过操纵支腿控制阀20和臂架电磁阀组21,完成支腿的伸缩,臂架的升降和转动。矿用湿式混凝土喷射机输出的压力油,通过液压马达驱动料斗13内的搅拌叶片,不断搅拌混凝土,使其顺利地进入混凝土缸内,并能在其他部件故障而停止作业时继续搅拌料斗内的混凝土,防止凝固和析水。左位时的工作状态,完成工作后再检修。若需停止泵送,则将锁紧螺母拧松,使其在电磁阀右位时的工作状态即可。
