接地电阻测试仪规格

7.将“预置/测试”开关置于“预置”状态，调节“报警电阻调节”电位器，预置报警电阻值为500mΩ。（需要有电流输出的情况下，才可预置报警电阻值）。8.预置报警电阻调节好后，按动“复位”按钮，切断输出电流，同时将“电流调节”旋钮旋至小，将短接的测试夹分开。9.测试前点检：将测试夹短接，调节电流旋钮至5A电流值，断开测试夹，仪器发出报警则点检合格，否则不合格。

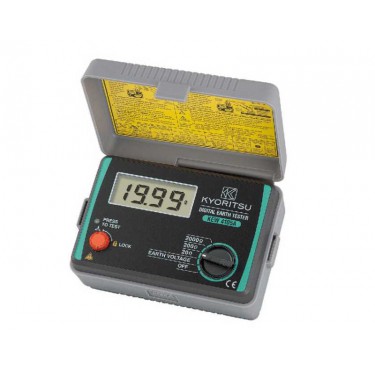

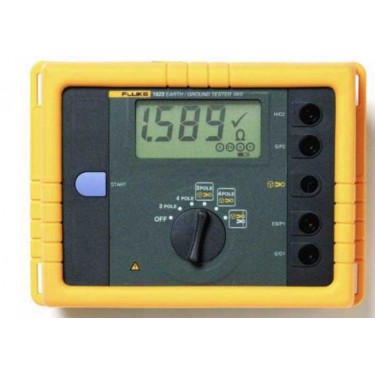

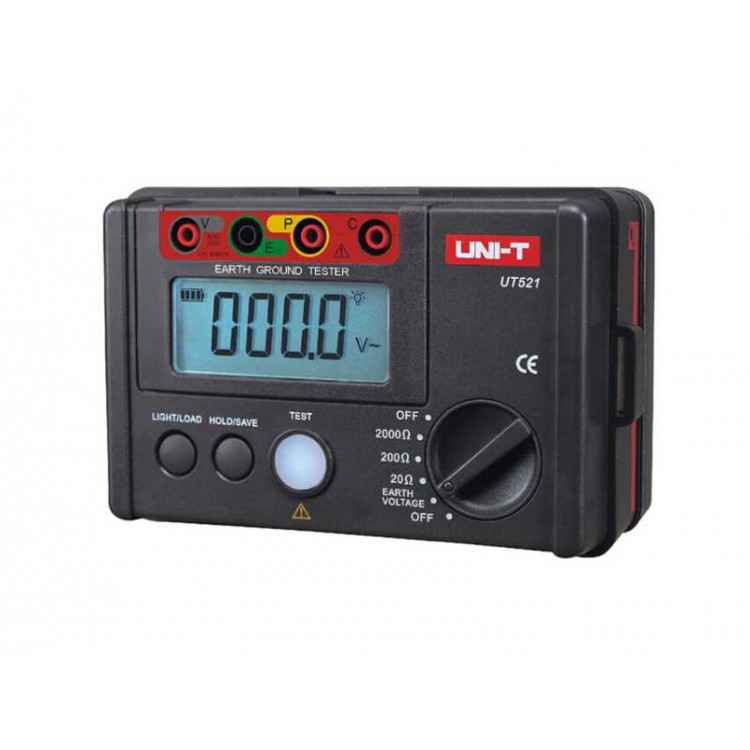

接地电阻测试仪样式

接地电阻测试仪检定项目外观检查。仪器外观有无损伤，各开关按钮是否灵活，数显指示有无残缺。随机附件是否齐全。报警临界值设定误差。采用标准电阻器法，接线方法与示值误差检定的方法相同，在电阻值1Ω、4Ω、10Ω、30Ω、100Ω点进行检定。指示精度检查。接地电阻仪的两端分别接至运行仪的14、16端；将接地电阻测试仪报警至预置在1V；接地电阻测试仪的测量值指示在0.1欧姆±5%之内，并同时报警（如有指示，应指示在1.0V±5%），被检测的一起技术参数和功能均属正常；接地电阻测试仪的测量值指示在0.1欧姆±5%之内但没有报警，然后将一起的测试端从14转到17的位置上，此时被检查接地电阻测试仪报警，则说明被检测仪器的技术参数和功能也属正常；如果检查结果在上书两种情况之外，则说明被检查仪器工作不正常。

接地电阻测试仪描述

接地电阻检测的干扰因素也有很多种，1、水平方向土壤特性变化的影响：我们经常看到接地网周围的土壤结构和成分并不一样，含水量也不尽相同，这些差异直接导致了土壤在各水平方向上的导电能力的不一致。也使得等电位线在水平面上的发生畸变，这样一来，电位极P在EC点的中点2.5D处的电位就有可能不是零电位了。笔者在“湖南省人民会堂”项目的防雷检测中就发现了类似的问题。该项目设计接地电阻值为不大于1Ω。北面为砾石沙土层，西面为地下管网密集的市政公路，南面为省政府办公区，东面为原生山地。仅东南方向山脚下为红色粘土层。经多次实地检测，各方向检测结果数据差异很大。北向砾石沙土层检测结果为8.86Ω，东向山坡检测结果为2.86Ω，西向因地面为沥青路面无法打桩检测，南向办公区因干扰源较多测试结果为4.56Ω，仅东南向沿山脚的红色粘土层测试结果为0.95Ω。这些测试结果差异较大，到底哪个才较为符合客观实际呢？从左图的等电位线模拟分布图，我们可以看出，只有东南向红色粘土层区的等电位线分布略显均匀，将P、E极探针打在这个区域才能较真实反映出地网的实际接地电阻。所以说此项目的接地工程应该是符合设计要求的。所以对于周边土壤环境复杂的区域，防雷检测时必须要多次测量、综合分析，才能得出正确的结果。
