接地电阻测试仪说明

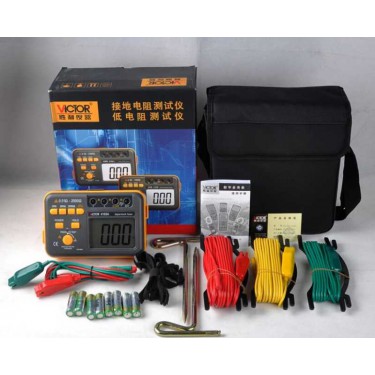

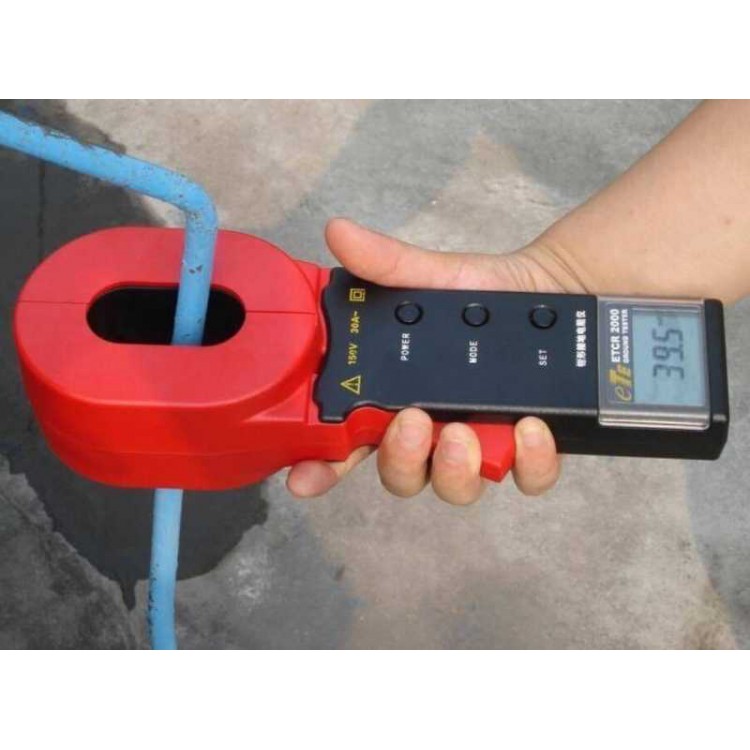

接地电阻测试仪是摒弃了传统的人工手摇发电工作方式，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型数字接地电阻测试仪。接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。是检测经常用的仪表。

接地电阻测试仪阐述

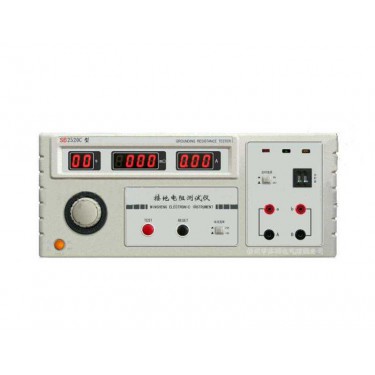

10.仪器点检合格后进入测试：首先将测试夹分别接到灯具外壳金属部分及接地线连接点，然后按动“启动”按钮，“测试”灯亮，调节“电流调节旋钮”至所需的电流值，读下显示屏显示电阻数值。测试中当被测物的接地区域电阻大于所设定（500mΩ）报警的值，仪器即发出断续声光报警，此时判定被测灯具接地电阻不合格。如需停止测试则按动“复位”键（定时测试时，时间到后仪器自动切电源），“测试”指示灯熄灭，回路电流即被切断，将测试夹从被测物上取下，以备下次测量。11.如需继续测量相同产品请重复第9步即可，如需测试其它产品请重复3～9步骤，无需测量请关机。

接地电阻测试仪规格

接地电阻检测的干扰因素也有很多种，1、水平方向土壤特性变化的影响：我们经常看到接地网周围的土壤结构和成分并不一样，含水量也不尽相同，这些差异直接导致了土壤在各水平方向上的导电能力的不一致。也使得等电位线在水平面上的发生畸变，这样一来，电位极P在EC点的中点2.5D处的电位就有可能不是零电位了。笔者在“湖南省人民会堂”项目的防雷检测中就发现了类似的问题。该项目设计接地电阻值为不大于1Ω。北面为砾石沙土层，西面为地下管网密集的市政公路，南面为省政府办公区，东面为原生山地。仅东南方向山脚下为红色粘土层。经多次实地检测，各方向检测结果数据差异很大。北向砾石沙土层检测结果为8.86Ω，东向山坡检测结果为2.86Ω，西向因地面为沥青路面无法打桩检测，南向办公区因干扰源较多测试结果为4.56Ω，仅东南向沿山脚的红色粘土层测试结果为0.95Ω。这些测试结果差异较大，到底哪个才较为符合客观实际呢？从左图的等电位线模拟分布图，我们可以看出，只有东南向红色粘土层区的等电位线分布略显均匀，将P、E极探针打在这个区域才能较真实反映出地网的实际接地电阻。所以说此项目的接地工程应该是符合设计要求的。所以对于周边土壤环境复杂的区域，防雷检测时必须要多次测量、综合分析，才能得出正确的结果。
