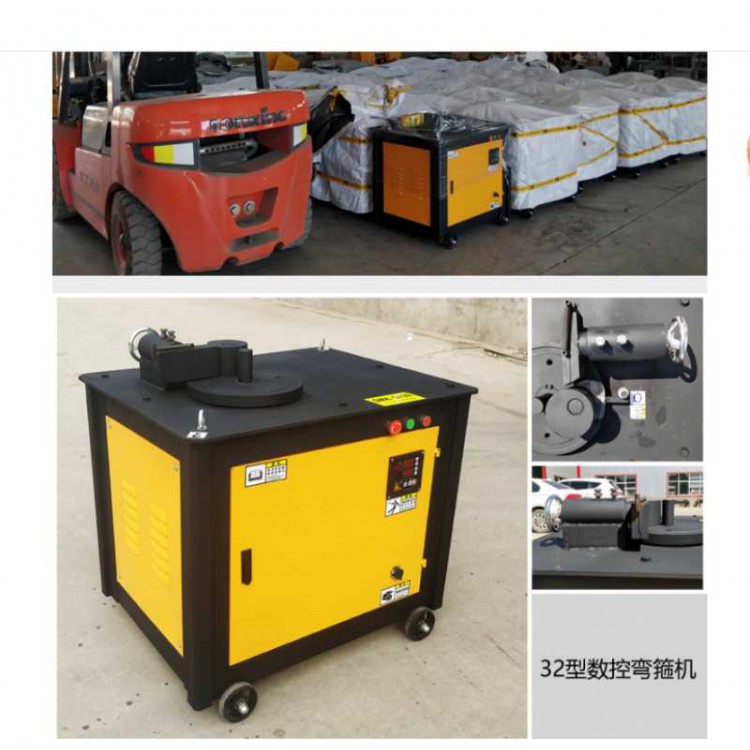

数控钢筋弯箍机阐述

流程图设计

自动钢筋弯箍机的程序要求实现多次的判断，而且要按照一定的顺序执行动作。系统首先初始化，对I/O输入输出、中断设置初始化，送入钢筋后，启动进给电机，让钢筋进给，然后启动钢筋弯曲电机，使其弯曲，启动电动钢筋剪短器，剪断钢筋后结束。期间对钢筋是否到位、钢筋是否转到一定角度进行判断。

数控钢筋弯箍机描述

操作规程

一、检查机械性能是否良好、工作台和弯曲机台面保持水平；并准备好各种芯轴工具挡。

二、按加工钢筋的直径和弯箍机的要求装好芯轴，成型轴，挡铁轴或可变挡架，芯轴直径应为钢筋直径的2.5倍。

三、检查芯轴，挡块、转盘应无损坏和裂纹，防护罩紧固可靠，经空机运转确认正常方可作业。

四、作业时，将钢筋需弯的一头插在转盘固定备有的间隙内，另一端紧靠机身固定并用手压紧，检查机身固定，确实安在挡住钢筋的一侧方可开动。

五、作业中严禁更换芯轴和变换角度以及调速等作业，亦不得加油或清除。

数控钢筋弯箍机定做

机构说明

1.折弯成型机构

本站主要负责箍筋的成型。将送至的钢筋弯折成我们所设定的形状。本站的动力来源是一个伺服马达。可以正反双向弯折钢筋，可自由控制芯轴伸缩，上下以及更换芯轴大小。

2.快速剪切机构

本站主要负责钢筋成型后的剪切动作。由马达和气动刹车离合构成。在得到剪切信号后瞬间完成剪切动作。动作方便快捷。

3.垂直整直机构

本站主要是调整钢筋的垂直方向直线度。采用的是对辊式的调直方式。只需调整各组滚轮的深浅程度，就可以很方便的调直钢筋的垂直方向。
