涡街气体流量计阐述

涡轮是用高导磁系数的不锈钢材料制成，叶轮芯上装有螺旋形叶片，流体作用于叶片上使之旋转。导流器用以稳定流体的流向和支撑叶轮。通常选用不导磁不锈钢或硬铝材料制作。磁电感应转换器由线圈和磁铁组成，用以将叶轮的转速转成相应的电信号。涡轮流量计的外壳由非导磁铁组成，用以将叶轮的转速转换成相应的电信号。涡轮流量计的外壳由非导磁不锈钢制成，用以固定和保护内部零件，并与流体管道连接。前置放大器用以放大磁电感应转换器输出的微弱电信号，进行远距离传送。

涡街气体流量计种类

除特殊设计涡轮流量传感器应水平安装;涡轮上游和下游直管段长度应分别大于10D和5D;流体流动方向应和传感器上的箭头指向一致;在传感器上游安装过滤器避免流体中杂质的影响;测量易气化液体,应安装消气器;流体不能完全充满管路时,应安装背压管;调节阀、温度计、压力计等应安装在涡轮下游; 为检修方便、应设置旁路管道。定期拆洗，并检查各部件；注意轴和轴承磨损情况，并及时更换磨损了的轴和轴承；注意每运行一年，应进行全面检查、检定仪表系数。传感器拆下不用时，应在清洗后两端加保护套、妥善保存。

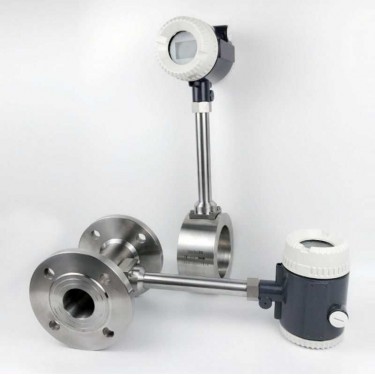

涡街气体流量计样式

温压补偿涡街流量计在测量时关于介质的分类：1、测量气体时，需要温度压力同时补偿；气体一般都以标准状况体积流量结算。因为气体的体积流量温度或压力变化时，流量都会改变。2、测量过热蒸汽时，需要温度压力同时补偿；蒸汽一般都以质量流量结算。因为温度或压力有任何一个发生变化，蒸汽的密度会发生改变，质量流量也随之改变。3、测量饱和蒸汽时，需要单温度补偿或单压力补偿。饱和蒸汽的密度与温度或压力有一个固定的对应关系（饱和蒸汽密度表），知道其中的任何一个，都可以确定饱和蒸汽的密度。
