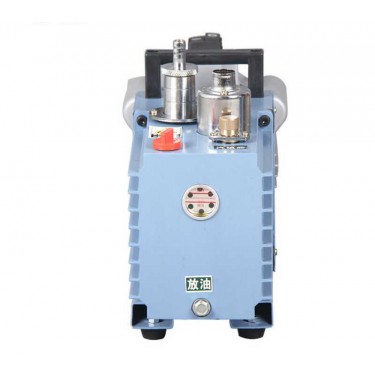

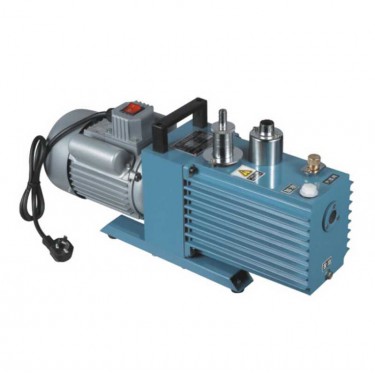

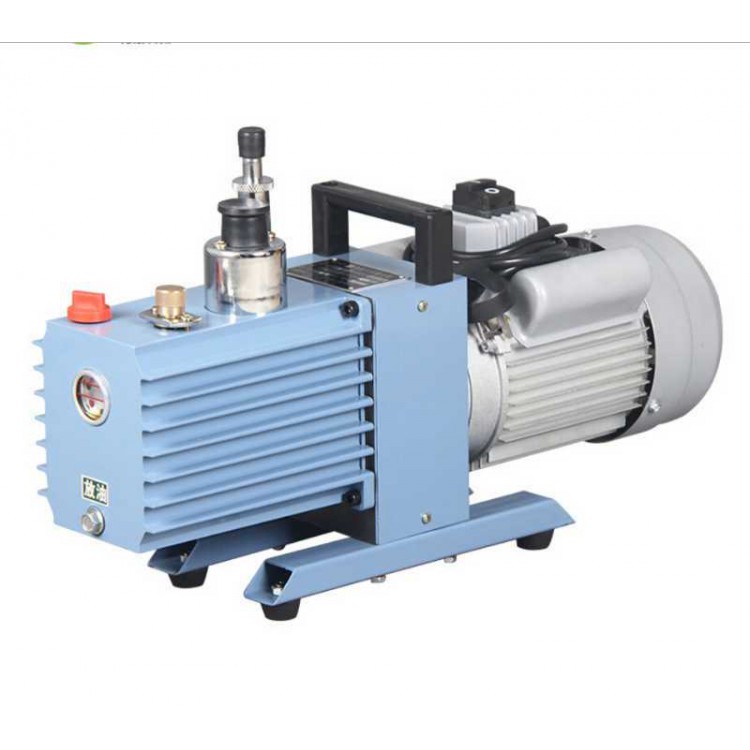

旋片式真空泵说明

旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，后由排气口排出。泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。

旋片式真空泵阐述

4.泵和真空系统连接时，连接管道须内外清洁，在管道连接处，须用真空耐油橡胶垫密封。泵内严禁掉入异物。5.卸下防护罩及三角皮带用手转动泵皮带轮 2—3转，是否转动正常。接通电源前，必须检查电源电压、周波、相数是否符合电动机铭牌规定接通电源后，电动机转向与泵的转向应相同。将三角胶带防护罩装上。6.将油箱盖上的加油螺塞旋下，将真空油灌入油箱，油量到油标中线为止。在冬季室温过低时，油须加温到15℃后再行注入，油注入后将螺塞旋紧。泵在正常运转时，油箱内油面保持在 油位线上，不得超出。也采用从吸气口注入真空油的方式，清洁的真空油将清洗润滑泵内零件，使之运转更轻快。7.安装完毕以后，须将泵的周围加以清理。泵和电动机的外部须擦拭干。

旋片式真空泵描述

二、旋片式真空泵噪音：这里指泵的噪音。1、敲缸，泵运转时发出不规律的响声，似金属敲打金属的声音。这是旋片在击打泵体发出的声音。这种情况主要是配对旋片间的弹簧断或者是收缩或弹出失效造成的。解决之道：打开泵检查旋片弹簧是否损坏。更换好的弹簧。2、排气阀片噪音，主要是泵的排气阀片破损。解决之道：更换好的排气阀片。
