接地电阻测试仪种类

注意事项：1、接地线路要与被保护设备断开，以保证测量结果的准确性。2、被测地极附近不能有杂散电流和已极化的土壤。3、下雨后和土壤吸收水分太多的时候，以及气候、温度、压力等急剧变化时不能测量。4、探测针应远离地下水管、电缆、铁路等较大金属体，其中电流极应远离10m以上，电压极应远离50m以上，如上述金属体与接地网没有连接时，可缩短距离1/2~1/3。5、连接线应使用绝缘良好的导线，以免有漏电现象。

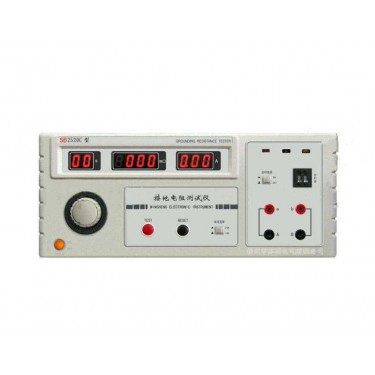

接地电阻测试仪样式

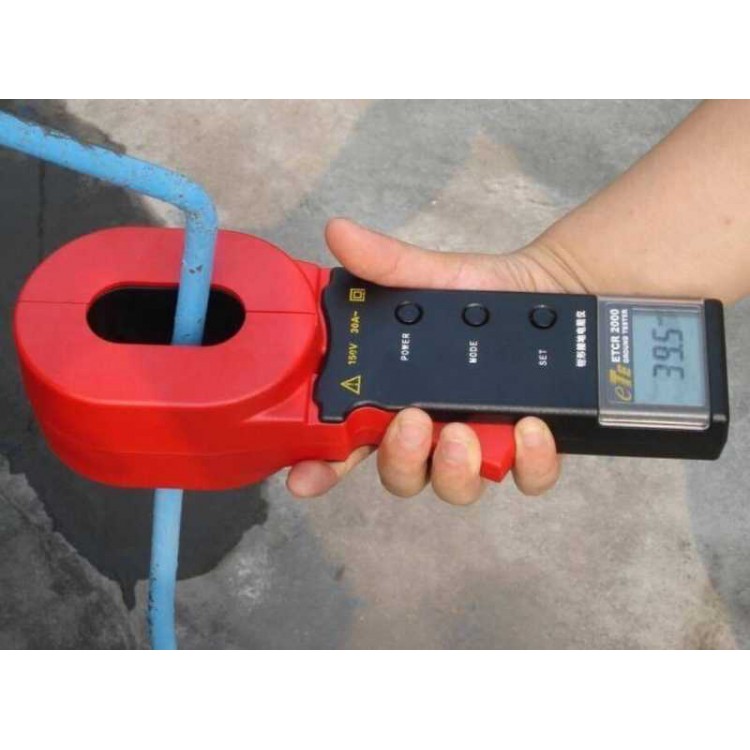

目前，市场上存在的接地电阻测试仪有多种，其测量方法主要分两种：钳夹法、打地桩法。钳夹法 测量接地电阻时不必使用辅助接地棒，也不需要中断待测设备接地，只要钳夹住接地线或接地棒，就能测量出接地体的接地电阻。打地桩法 可分为二线法、三线法和四线法。【二线法】是初的测量方法，即将一根线接在被测接地体上，另一根接辅助地极。此法的测量结果误差较大。【三线法】是二线法的改进型，即采用两个辅助地极，通过公式计算，在中间一根辅助地极在总长的0.62倍时，可基本消除由于地桩电阻引起的误差。【四线法】是在三线法基础上的改进法。可消除由于辅助地极接地电阻、测试引线及接触电阻引起的误差。

接地电阻测试仪描述

接地电阻测试仪检定项目外观检查。仪器外观有无损伤，各开关按钮是否灵活，数显指示有无残缺。随机附件是否齐全。报警临界值设定误差。采用标准电阻器法，接线方法与示值误差检定的方法相同，在电阻值1Ω、4Ω、10Ω、30Ω、100Ω点进行检定。指示精度检查。接地电阻仪的两端分别接至运行仪的14、16端；将接地电阻测试仪报警至预置在1V；接地电阻测试仪的测量值指示在0.1欧姆±5%之内，并同时报警（如有指示，应指示在1.0V±5%），被检测的一起技术参数和功能均属正常；接地电阻测试仪的测量值指示在0.1欧姆±5%之内但没有报警，然后将一起的测试端从14转到17的位置上，此时被检查接地电阻测试仪报警，则说明被检测仪器的技术参数和功能也属正常；如果检查结果在上书两种情况之外，则说明被检查仪器工作不正常。
