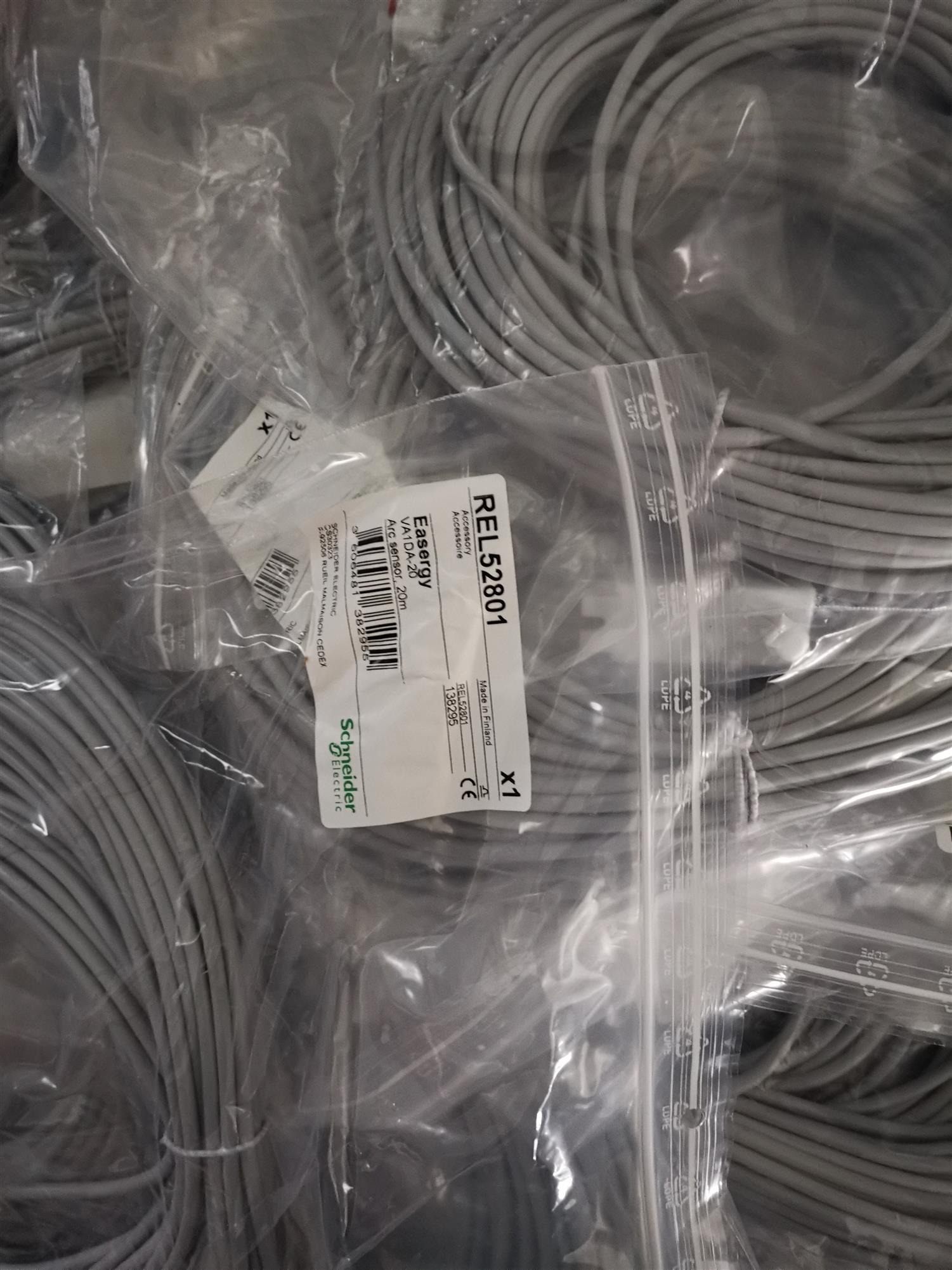

郑州弧光保护 VA1DA-20

优势
确保人员安全 :
一旦弧光故障发生在工作的开关柜内,快速可靠的电弧光保护系统能挽救人的生命。
减少生产损失 :
电弧光保护系统的动作时间越短,由电弧导致的设备损失就越小,停电时间就越短。
延长开关柜的生命周期 :
现代化的电弧光保护系统适用于新装开关柜和现有开关柜,可有效延长开关柜的生
命周期。
低投资成本和快速收益 :
全面的电弧光保护系统有低成本和快速收益特点,一次成功的电弧光保护动作就能立
即收回成本。
模块化系统 :
从满足客户基本需要的VAMP 121到满足客户定制需要的VAMP 221、VAMP 321,总有一套系统切实满足客户的需要。
应用
工业客户:
快速方便的安装和测试
传感器即使在开关柜部分带电时也能安装
可采集不同点的电流,实现分区保护
电力用户:
电流测量位置容易扩展
可方便的接入SCADA系统,支持包括IEC61850在内的主要行业内通讯协议
在保护装置改造期间,可将电弧光保护集成到现有的保护系统中
发电厂 :
检测到过流时快速动作
使用电弧光保护系统可做为母线保护的选择之一
抗干扰性高
风力发电 :
保护发电机,变压器,变频柜,电缆接头和断路器间隔
可将集成烟气和弧光检测在同一个单元
发电机紧急跳闸
支持保险圈
海事 :
小巧紧凑的结构
有效抑制游离电弧
完全实现保护的选择性
中、低压母线发生短路故障时，所产生的电弧光对设备及人员会造成大的伤害。但是目前在国内中低压母线系统中一般不配置的快速母线保护，而是依赖上一级变压器的后备保护切除母线短路故障，这样导致了故障切除时间的延长，加大了设备的损伤程度，破坏严重时可能造成事故进一步扩大，威胁到系统的稳定运行，该问题已引起业内人士的高度重视。
弧光保护系统采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。
弧光保护系统可以确保操作人员安全，将故障损失降至低，为快速处理故障，恢复供电创造了条件。

由于配置模块化，系统适合于各种不同场合的电弧光保护应用, 可以组成只有一个母线弧光保护单元的简单系统，可以组成包含多个单元，能用于选择性电弧光保护的复杂系统。
本系统通过通讯管理机单元和站内系统通信，弧光保护单元有2路485通讯、1路CAN通讯、1路以太网，通信规约支持部颁IEC60870-5-103、104和ModBus等常用通讯规约标准，可方便地接入站内综自系统。
电弧光保护系统，主要由主控单元（集成了电流单元）、弧光扩展单元及弧光单元构成。
主控单元用于管理和控制整套电弧光保护系统。它负责检测弧光信号和故障电流，并对采集到的信号进行判断、处理，在满足跳闸条件时，发出跳闸指令到快速继电器，完成故障切除。根据应用场合的不同，主控单元还可分为弧光保护主控装置和弧光保护扩展单元。
弧光扩展单元采集16路弧光传感器的弧光信息，同时采集电流信息，采用通讯方式传输给主控单元。
弧光单元由弧光传感器和大口径光纤构成。当发生弧光故障时，弧光传感器直接将光信号送到主控单元。在主控单元中完成后续处理。

由于配置模块化，系统适合于多种不同场合的电弧光保护应用, 可以组成只有一个弧光保护主控单元的简单系统，可以组成包含多个单元，能用于选择性电弧光保护的复杂系统。
2.2 SAI-670-16D/SAI-670-16G弧光保护主控装置
SAI-670-16D/SAI-670-16G弧光保护主控装置采用一体化设计，内置了电源模块、电流采集模块、光电转换模块及I/O模块，可实现直接采集直接控制。装置具备2路快速继电器和4路常规继电器输出。能够实现自检和故障闭锁。弧光出口跳闸时间小于6ms。
ÿ

弧光保护系统的作用
弧光保护系统，可以起到以下作用：
减少或降低电弧光对于人体的伤害；
减少或降低电弧光短路故障对于设备的损害；
避免变压器因近距离母线故障造成动稳定破坏，延长变压器的使用寿命；
缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失；
减少因电弧光故障造成设备停运的时间，更快地恢复供电；
