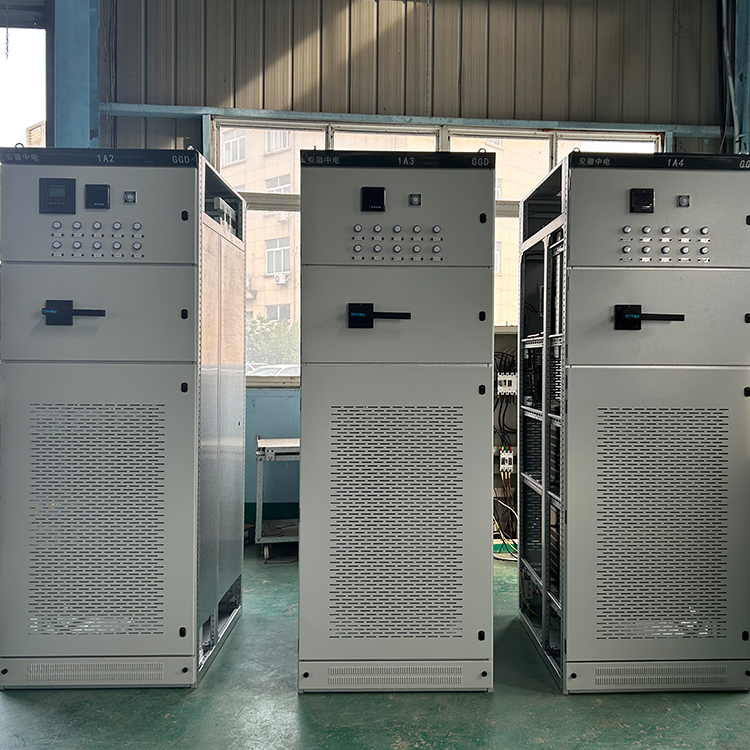

DWM无功补偿装置

一、产品概述
　　该装置是低压配电系统无功功率补偿的专用控制器，可与各型号低压配电电容配套使用。本产品采用国内外先进技术，具有外形合理美观，功能完善，运行稳定可靠，补偿精度高等优点。

二、使用条件

三、产品外形及安装尺寸
　　外形尺寸：144mm×144mm
　　安装开孔尺寸： 138mm×138mm
　　厚度：100mm

四、技术参数
4.1基本参数

4.2 测量精度

4.3 控制参数

五、基本功能
5.1显示
　　采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数，工作状态。
　　Ø　实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电压波形、电流波形、电容器投、切状态和故障报警状态。
　　Ø　显示电流倍率、过/欠压保护、投/切门限系数、投/切延时、电容放电延时、电容容量等
5.2设置
　　Ø　可设置电流倍率、过/欠压保护、谐波电压/电流保护、投/切门限系数、投/切延时、电容放电延时、电容容量等参数。
　　Ø　设置参数自动记忆，掉电不丢失。
5.3无功补偿
　Ø　取样物理量为无功功率，无投切振荡、无补偿呆区
　Ø　具有手动投切和自动投切两种运行方式
　Ø　智能投切方式，每组电容容量自由设定
　Ø　电容补偿方式有：共补
　Ø　控制输出方式：有触点/无触点
5.4保护
　　Ø　具有自检复归和看门狗功能
　　Ø　具有过压、欠压保护功能
　　Ø　具有谐波电压、电流保护功能
　　Ø　具有小电流保护功能
　　Ø　具有低功率因数保护功能
　　Ø　任意保护启动的时候，显示报警标志，保护量反显
5.5数据统计及通讯（选配）
　　Ø　具备电容投切统计功能
　　Ø　通讯接口为 485 标准接口，通讯协议符合 MODBUS 工业协议
　　Ø　可上传统计数据和电网实时数据，并可被远方计算机控制电容器的投切

六、安装调试
6.1安全提示
　　1)电源输入和 CT 二次侧均会危害人身安全，所以操作人员在安装、调试及检修时必须遵照有关的安全操作规程，以保障人身设备安全。
　　2)接线时应选择合适的线径，并严格按照接线图进行正确接线、以保障操作的安全性和可靠性。
6.2安装与接线
　　先将控制器从正面装入装置面板开孔（138mm×138mm）内，再将安装卡推进控制器上下侧卡槽内，再紧固螺钉将控制器固定在装置面板上

接线图示如下：
有触点全共补接线图

控制方式：AC220V/380V     控制对象：交流接触器

端子定义说明：
