充电桩检测项目

1.1 计量检定

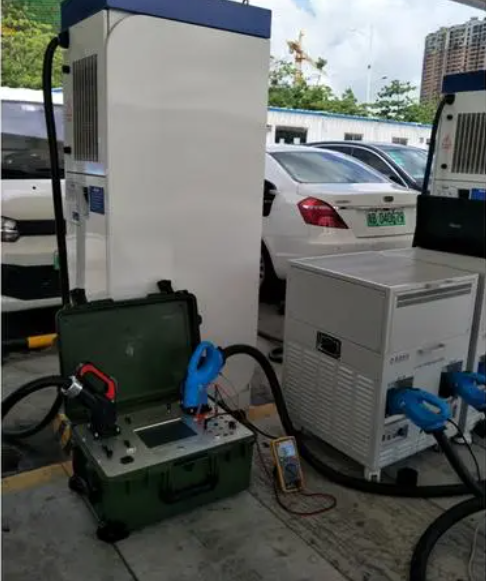

TK404A交直流充电桩综合测试系统可完成全部计量检定相关检测项目，详细如下：

（1）非车载充电桩

非车载充电桩强制检测项目

参考标准：JJG 1149-2018 《电动汽车非车载充电机检定规程》

2）交流充电桩

交流充电桩强制检测检定项目

参考标准：JJG 1148-2018 《电动汽车交流充电桩检定规程》

2）交流充电桩

交流充电桩互操作性测试项目

参考标准：GB╱T 34658-2017 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议一致性测试》

连接确认测试检测、充电准备就绪测试检测、启动及充电阶段测试检测、正常充电结束测试检测、充电连接控制时序测试检测、CC断线测试检测、CP断线测试检测、CP接地测试检测、保护接地导体连续性丢失测试、输出过流测试、断开开关S2测试检测、CP回路电压限值测试检测。

交流充电桩互操作性测试项目

1.4 全性能测试

直流非车载充电机和交流充电桩全性能测试参考规程为NB/T 33008.1-2018《电动汽车充电设备检验试验规范 第1部分：非车载充电机》和NB/T 33008.2-2018《电动汽车充电设备检验试验规范 第1部分：交流充电桩》，其中规定了交直流充电桩的型式试验、出厂检验和到货验收（到货验收方案由各收货单位自行决定）。TK404A 交直流充电桩综合测试系统可完成非车载充电机和交流充电桩的型式试验、出厂检验及到货验收，详细检测项目如下：

（1）非车载充电机

非车载充电机全性能测试项目

参考标准：NB/T 33008.1-2018 电动汽车充电设备检验试验规范 第1部分：非车载充电机

1.2 试验项目 表1 充电机试验项目表

外观检查、标志检查、基本构成检查、机械开关设备检查、防雷措施检查、防盗措施检查、充电控制功能试验、通信功能试验、绝缘检测功能试验、直流输出回路短路功能试验、车辆插头锁止功能试验、预充电功能试验、显示功能试验、输入功能试验、计量功能试验、急停功能试验、输入过压保护试验、输入欠压保护试验、输出过压保护试验、输出短路保护试验、过温保护试验、开门保护试验、启动急停装置试验、输入电流过冲试验、蓄电池反接试验、接触器粘连试验、充电模式和连接方式检查。
