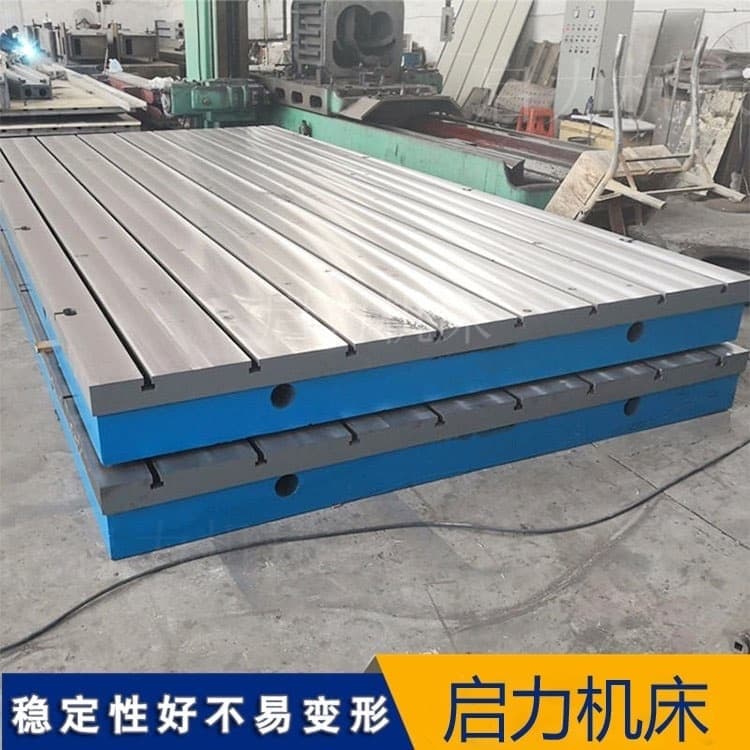

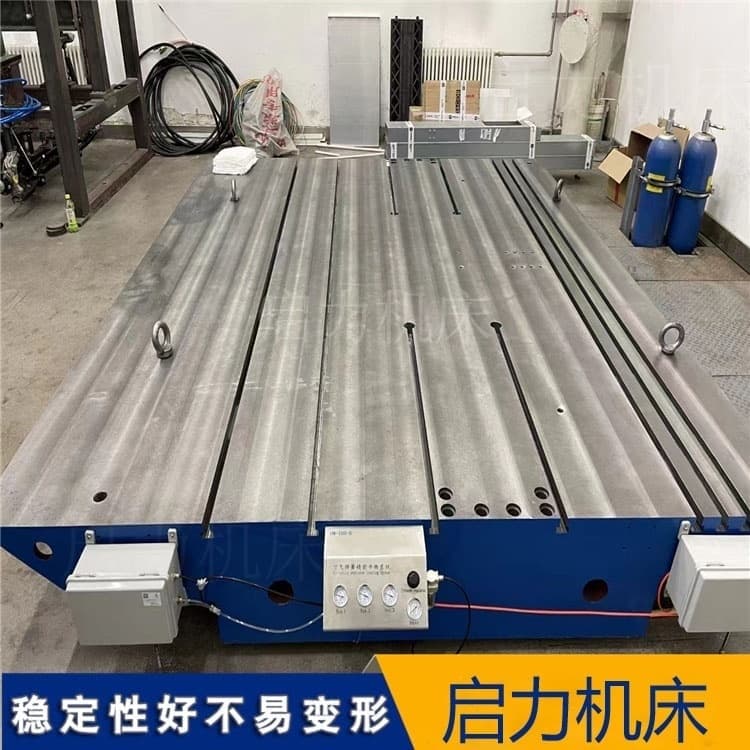

高精度铸铁试验平台1.4x3.5米 T型槽铆焊试验底板

铸铁底座:稳固的不只是电机,还有安心

铸铁试验底座作为工业检测、设备安装和测量的基础支撑部件，其技术要求直接关系到测试数据的准确性和设备运行的稳定性。以下是铸铁试验底座的核心技术要求及实现要点：

一、材料性能要求

1.材质选择

需采用HT200或HT250灰铸铁，抗拉强度分别不低于200MPa和250MPa（参考GB/T9439标准）。材料需经过光谱分析确保碳含量2.8%-3.3%、硅1.5%-2.5%，以平衡铸造流动性与强度。

2.金相组织控制

基体应为珠光体结构（占比≥90%），石墨形态需达到A型分布（均匀无方向性），石墨长度控制在4-6级（0.03-0.25mm）。需通过孕育处理防止白口化，硬度范围HB180-220。

二、机械加工精度

1.基准平面精度

上表面平面度要求≤0.02mm/m²或≤0.05mm/m²（普通级），表面粗糙度Ra≤1.6μm。需采用龙门铣床分粗精加工两阶段完成，切削参数：精加工时切削速度80-120m/min，进给量0.1-0.2mm/r。

2.安装孔位公差

螺栓孔位置度公差≤Φ0.1mm，垂直度≤0.02mm/100mm。建议使用数控加工中配HSK63刀柄加工，重复定位精度需≤±0.005mm。

三、结构设计规范

1.加强筋布局

采用井字形或放射状加强筋设计，筋板厚度为主壁厚的60%-80%，高度比≥5:1。振动场合需进行模态分析，确保一阶固有频率高于设备工作频率的1.5倍。

2.减震结构

对于测量底座，应设计多层阻尼结构：建议在铸铁层与混凝土基础间加装10-15mm厚橡胶垫（邵氏硬度40-50），衰减比≥30%。

四、时效处理工艺

1.热时效规程

铸件需经过530±10℃×8h退火处理，炉冷速率≤30℃/h。残余应力检测值应≤50MPa（用X射线衍射法测定）。

2.自然时效周期

重要部件需露天放置6-12个月，期间每周翻转一次，利用昼夜温差去掉内应力。加速度老化试验可采用-20℃~+60℃循环（20次循环等效3个月自然时效）。

五、特殊环境适应性

1.温度补偿设计

在温差＞15℃环境使用时，需预留热膨胀补偿槽。建议膨胀系数按11×10⁻⁶/℃计算，每米长度预留0.5-1mm伸缩间隙。

2.防腐蚀处理

沿海或化工环境应进行处理（膜重3-5g/m²）或喷涂环氧富锌底漆（干膜厚度≥60μm）+聚氨酯面漆双层防护。

六、检测验收标准

1.几何量检测

使用电子水平仪检测，平面度测量点密度≥16点/m²，数据需进行小二乘法拟合评估。

2.动态性能测试

通过激振试验验证：在5-500Hz扫频范围内，振幅放≤2.5（振动输入0.1g时）。建议采用PCB356A16型加速度传感器采集数据。
