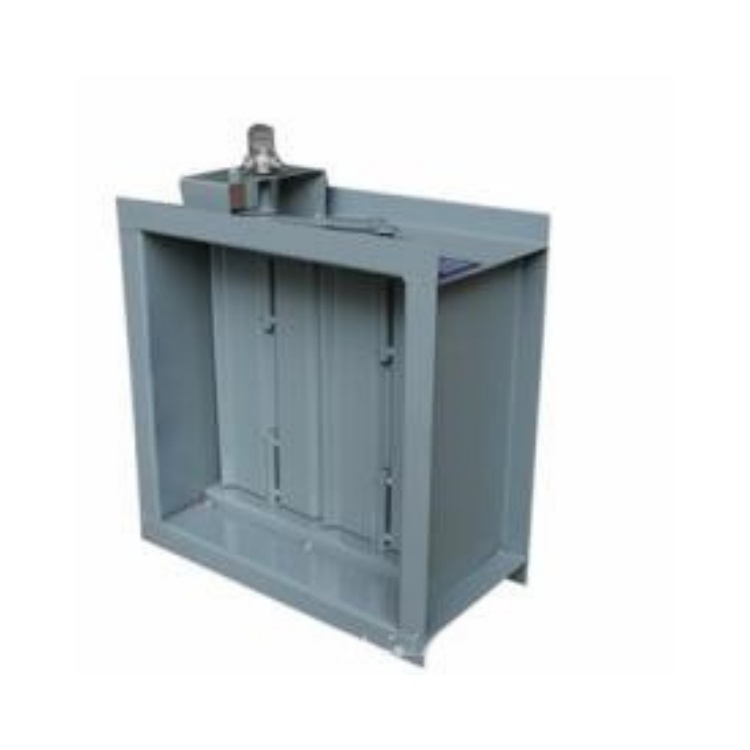

电动多叶对开调节阀

调节阀技术解析：工作原理与应用指南

一、调节阀核心功能

调节阀（Control Valve）是工业流程控制系统的终端执行元件，通过改变阀门开度精准调节管道中介质的‌流量、压力、温度或液位‌，实现自动化闭环控制13。

二、工作原理图解

调节阀通过‌机械-电气/气动联动‌实现精确控制，典型工作流程如下：

‌信号输入‌

PLC/DCS系统根据传感器（如流量计、压力变送器）反馈的实时参数，生成4-20mA电信号或3-15psi气动信号。

‌执行机构动作‌

‌气动调节阀‌：信号驱动气动薄膜/气缸伸缩，带动阀杆上下移动。

‌电动调节阀‌：伺服电机接收信号后旋转，经齿轮组转化为阀杆线性位移。

‌阀芯位置调节‌

阀杆带动阀芯（如单座阀芯、套筒阀芯、V型球阀芯）改变与阀座之间的流通面积，调整介质流量。

‌闭环反馈‌

阀门定位器实时监测阀杆位置，与控制器信号对比并动态修正，确保开度误差≤±1%。

三、关键组件解析

‌阀体结构‌

直通单座阀‌：单阀芯结构，密封性好（泄漏等级≤Ⅳ级），适用于小流量高压差场景。

‌直通双座阀‌：双阀芯平衡设计，推力需求低，但泄漏率较高（≤Ⅱ级。

‌角形阀‌：流道呈90°转角，耐高压差冲刷，用于高粘度介质或闪蒸工况。

‌蝶阀/球阀‌：旋转阀板/球体调节流量，流通能力大，适合低压大口径管道。

‌流量特性选择‌

线性特性‌：开度与流量成比例，适用于液位控制（如水箱恒液位。

‌等百分比特性‌：开度增量对应流量等比变化，适合宽范围压力/温度调节（如蒸汽换热系统。

‌快开特性‌：小开度时流量快速上升，用于开关频繁的紧急切断场景。

‌执行机构类型‌

气动薄膜式‌：结构简单，抗爆燃，需外接压缩空气源（化工行业主流）。

‌电动执行器‌：集成度高，支持MODBUS通讯，适合电力或分散控制系统。

‌自力式调节阀‌：无需外部动力，利用介质自身压力驱动（如稳压阀）。

四、典型应用场景

‌过程控制‌

石油化工：精馏塔进料流量调节、反应器压力稳定。

电力：锅炉给水控制、汽轮机蒸汽温度调节。

‌安全联锁‌

紧急切断阀（ESD）：接收SIS信号全关/全开，防止超压或泄漏事故。

五、选型与维护要点

‌选型参数‌

计算‌CV值‌（流量系数），匹配管道尺寸与介质特性（粘度、密度。

高压差工况需选配‌多级降压阀芯‌或‌角形阀体‌，防止气蚀损坏5。

‌维护规范‌

定期校准阀门定位器，检查膜片/密封圈老化（建议周期6个月）。

高颗粒介质场景加装‌Y型过滤器‌，防止阀芯卡阻。

通过精准的机械设计与智能控制联动，调节阀成为工业自动化系统的核心执行单元，其性能直接影响生产安全与能效水平。
