逆变器IGBT模块技术详解
逆变器IGBT模块是新能源发电（光伏/风电）、电动汽车、工业变频等领域的核心器件，其性能直接影响整机效率、功率密度和可靠性。以下是针对不同应用场景的深度解析：
---
一、逆变器IGBT关键参数矩阵
| 参数 | 光伏逆变器 | 电动汽车驱动 | 工业变频器 | 家用储能逆变器 |
|---------------------|-------------------|-------------------|-------------------|-------------------|
| 电压等级 | 1200V/1700V | 750V/1200V | 600V/1200V | 600V/1200V |
| 电流能力 | 200A-1200A | 400A-800A | 100A-600A | 50A-200A |
| 开关频率 | 16kHz-30kHz | 10kHz-20kHz | 5kHz-15kHz | 20kHz-50kHz |
| 核心损耗要求 | 低导通损耗优先 | 开关/导通均衡 | 低导通损耗 | 超低开关损耗 |
| 典型封装 | EconoDUAL 3 | HybridPACK™ Drive | PrimePACK™ | EasyPACK™ |
---
二、主流应用场景及代表型号
1. 光伏逆变器（1200V级）
- 集中式逆变器
- Infineon FZ1200R33HL3（3300V/1200A）
- 三电平拓扑，适配阳光电源250kW+系统
- 水冷设计，效率>99%
- 组串式逆变器

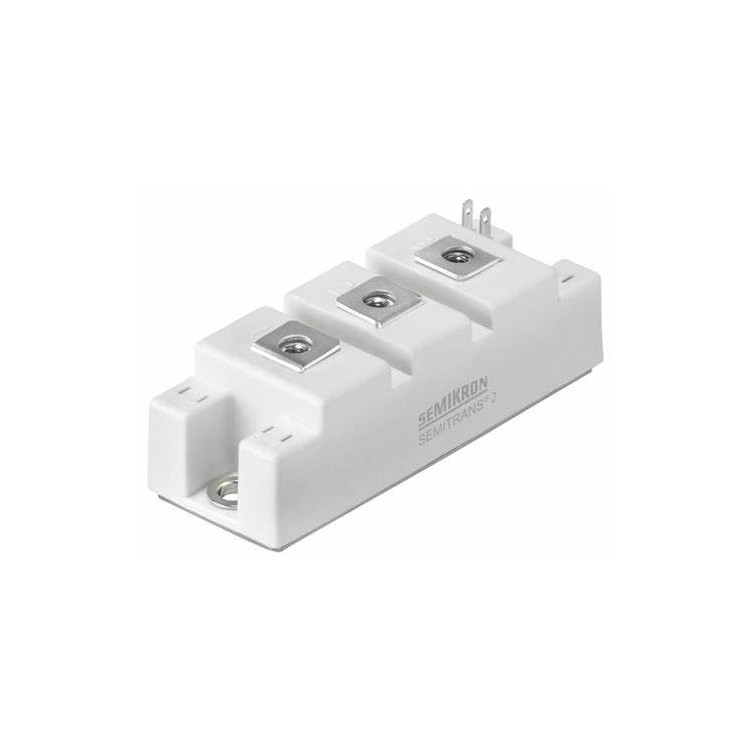

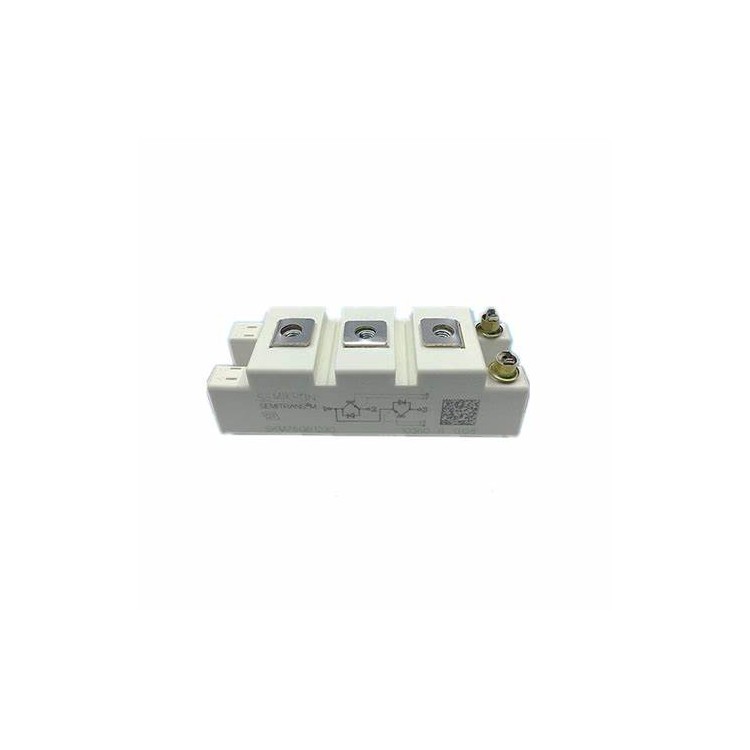

- SEMIKRON SKM400GB12T4（1200V/400A）
- 集成NTC和PressFIT引脚，华为SUN2000系列采用
2. 电动汽车驱动（750V/1200V）
- 主驱逆变器
- Infineon FF800R07IE4（750V/800A）
- HybridPACK Drive封装，特斯拉Model 3同代方案
- 结温T<sub>jmax</sub>=175℃
- OBC/DCDC
- STMicroelectronics STG40S120F3（1200V/40A）
- 高频TO-247封装，支持22kW快充
3. 工业变频器（600V/1200V）
- 通用变频器
- Mitsubishi CM600DU-12NFH（1200V/600A）
- 7th Generation NX系列，安川变频器主力型号
- 起重/轧机专用
- ABB 5SNA2400E170300（1700V/2400A）
- 压接式封装，抗机械冲击设计
---
三、核心技术突破
1. 芯片技术迭代
- 英飞凌EDT<sup>2</sup>：相比前代降低20%导通损耗
- 三菱第7代NX系列：短路耐受能力达10μs
2. 封装创新
- 双面散热（DSC）：
- 英飞凌.XT技术（热阻降低30%）
- 比亚迪V-315系列采用类似设计
- 银烧结工艺：
- 赛米控SKiN技术（提升10倍功率循环能力）
3. 集成化方案
- 智能功率模块（IPM）：
- 三菱PM800CNA060（集成驱动+保护）
- 碳化硅混合模块：
- 罗姆BSM300D12P3E001（SiC+Si混合桥臂）
---
四、选型黄金法则
1. 电压裕量计算
```math
V_{block} ≥ 1.5 \times V_{DC-link}
```
（例：800V电池系统需选1200V模块）
2. 电流能力验证
- 连续电流：
```math
I_C = \frac{P_{out}}{\sqrt{3} \times V_{out} \times \eta \times PF}
```
- 峰值电流需满足3倍过载（电动汽车要求）
3. 损耗与散热平衡
| 损耗类型 | 优化方案 |
|---------------|-----------------------------|
| 导通损耗 | 选择低V<sub>CE(sat)</sub>型号 |
| 开关损耗 | 优化门极电阻+采用SiC二极管 |
| 热阻管理 | DSC封装+液冷 |
---
五、国产替代进展
| 厂商 | 代表型号 | 对标产品 | 应用案例 |
|----------------|-----------------------|------------------------|-----------------------|
| 斯达半导体 | SD400S120 | Infineon FF400R 12KT3 | 固德威光伏逆变器 |
| 中车时代 | TG800R07TZ-EV | FF800R07IE4 | 比亚迪商用车驱动 |
| 士兰微 | SD15T60GA（600V/15A） | IRGP4063DPbF | 格力变频空调 |
---
六、失效模式预警
- 键合线脱落：
- 解决方案：采用铜线键合（如英飞凌.XT技术）
- 热循环失效：
- 改进方向：DBC基板优化（AlN替代Al<sub>2</sub>O<sub>3</sub>）
- 栅极氧化层击穿：
- 预防措施：门极电压控制在±20V以内
---
七、未来趋势
- 全碳化硅方案：
- Wolfspeed XM3系列（900V/300A）成本下降30%
- 智能边缘计算：
- 集成电流/温度传感器的AI驱动模块（如英飞凌XHP™ 7）
---
数据获取路径
- 国际厂商：
- 英飞凌官网搜索 "Inverter IGBT"
- 三菱电机 "Power Device Navigator"工具
- 国产替代：
- 斯达半导体逆变器专用选型手册
- 中车时代新能源事业部白皮书
