 矿用IGBT模块技术详解

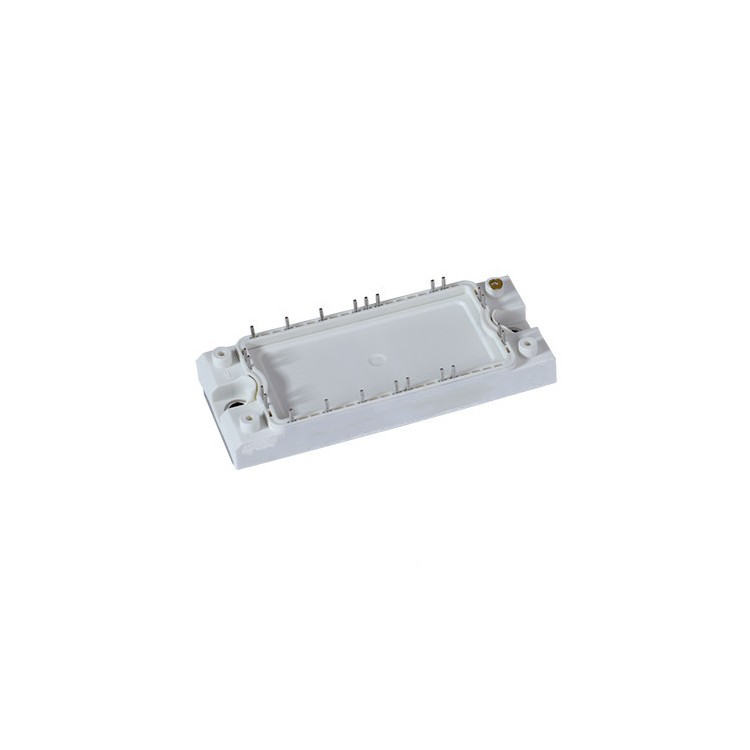

矿用IGBT模块专为 井下设备、矿用变频器、提升机、皮带输送机 等场景设计，需满足 防爆、高可靠性、强抗冲击 等严苛要求。以下是矿用IGBT的深度解析：

---

 一、矿用IGBT核心要求

| 指标          | 技术要求                                                                 |

|-------------------|-----------------------------------------------------------------------------|

| 防爆认证       | 强制符合 GB3836（中国）、IECEx（国际）、ATEX（欧盟） 标准               |

| 防护等级       | 至少 IP65（防尘防水），井下设备需 IP67                              |

| 电压/电流      | 常用 1700V/300A~1200A（矿用变频器）、3300V/2000A+（大型提升机）    |

| 抗震性能       | 通过 10G机械冲击测试（模拟矿井振动）                                    |

| 散热设计       | 无风扇 全密封散热 或 防爆水冷（冷却液需防爆认证）                   |

| 寿命要求       | 10万小时MTBF（煤矿设备日均运行20小时以上）                                  |

---

 二、典型矿用IGBT模块型号

1. 井下防爆变频器（≤500kW）

- Infineon FF400R17KE3G（1700V/400A）

  - 防爆认证：GB3836.1-2010 Ex d I Mb

  - 封装：EconoDUAL 3灌胶密封（IP67）

  - 适配：三一矿用防爆变频器

- 中车时代 TG400A170-EX（1700V/400A）

  - 国产替代方案，通过IECEx认证

  - 铜基板+氮气密封，热阻降低20%

2. 矿用提升机（≥1000kW）

- Mitsubishi CM1200DY-34S（1700V/1200A）

  - 34mm模块，水冷+隔爆外壳（ATEX Zone 1）

  - 用于中信重矿矿井提升系统

- Infineon FZ2400R17HP4（1700V/2400A）

  - PrimePACK™ HV封装，直接液冷

  - 支持多模块并联，用于3000kW级提升机

3. 矿用电池车辆驱动

- SEMIKRON SKM400GB17E4（1700V/400A）

  - 抗振动设计，适配防爆电机控制器

  - 集成NTC和电流传感器

---

 三、关键技术方案

1. 防爆封装工艺

   - 环氧树脂灌封：防止瓦斯渗透（如 Vishay矿用模块）

   - 金属密封焊接：不锈钢外壳（ABB矿用系列）

2. 散热创新

   - 热管+均温板：无风扇散热（如 中车TG系列）

   - 防爆液冷系统：冷却液需满足 MSHA非易燃标准

3. 电路保护

   - 三重冗余保护：DESAT+过温+电压钳位

   - 本质安全型驱动：如 ConCEPT 2SD315A-EX

---

 四、国产化替代进展

| 品牌       | 型号            | 对标国际型号       | 特点                     |

|----------------|---------------------|-----------------------|----------------------------|

| 斯达半导体 | SD500A170-EX       | Infineon FF400R17KE3G | 成本低30%，通过GB3836       |

| 宏微科技   | HM300R17E4-EX      | SEMIKRON SKM300GB17E4 | 集成电流检测，适配皮带机     |

| 比亚迪半导体| BYD800R33HL-EX     | Infineon FZ1200R33HL3 | 3300V级首款国产矿用模块      |

---

 五、选型必看参数

1. 防爆标志匹配

   - 中国煤矿：Ex d I Mb（隔爆型）

   - 海外矿山：IECEx Ex db

2. 散热能力验证

   - 计算热阻：

     ```math

     T_j = P_{loss} \times R_{th(j-c)} + T_c

     ```

     （矿用要求T_j≤125℃）

3. 振动测试报告

   - 需提供 10-2000Hz随机振动测试 数据

---

 六、典型应用案例

- 山西煤矿皮带机：英飞凌FF600R17ME4 + 防爆机箱（IP67）

- 智利铜矿井下车辆：三菱CM600DY-24S-EX + 液冷系统

- 国产替代示范：中车TG400A170-EX用于陕煤集团变频器

---

 七、未来趋势

- SiC混合方案：

  如 Wolfspeed CAS325M12HM2（1700V SiC模块）提升开关频率

- 智能化监测：

  集成 光纤温度传感器（避免电信号火花风险）
