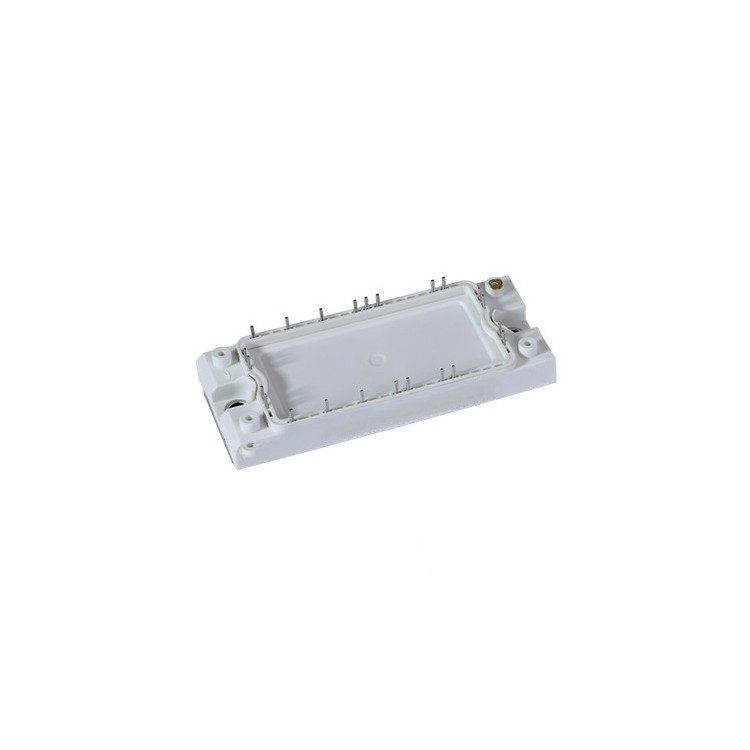

防爆IGBT模块

 防爆IGBT模块详情解析

防爆IGBT模块主要应用于 石油、化工、煤矿、军 工 等易燃易爆环境，需满足 高防护等级（IP67+）、防爆认证（ATEX/IECEx）、强散热能力 等特殊要求。以下是关键选型要点及典型型号推荐。

---

 1. 防爆IGBT模块的核心要求

| 要求          | 说明                                                                 |

|-------------------|-------------------------------------------------------------------------|

| 防爆认证       | 符合 ATEX（欧盟）、IECEx（国际）、GB3836（中国） 标准               |

| 高防护等级     | 至少 IP65（防尘防水），部分场景需 IP67/IP68（潜水级防护）       |

| 耐高温/耐腐蚀  | 外壳材质需抗腐蚀（如不锈钢或特殊涂层），工作温度范围 -40℃~+125℃     |

| 低火花设计     | 内部电路需避免电弧/火花（如密封封装、灌胶工艺）                         |

| 冗余安全设计   | 过流/过压/过热多重保护，部分模块集成 故障自切断 功能                |

---

 2. 典型防爆IGBT模块型号

 （1）中低压防爆模块（600V~1200V）

- Infineon FF200R 12KE3G（1200V/200A）

  - 防爆认证：ATEX Zone 2 / IECEx Ex nA II T4

  - 封装：EconoDUAL 3（灌胶密封，IP67）

  - 应用：防爆变频器、化工泵驱动

- SEMIKRON SKM300GB12E4（1200V/300A）

  - 防爆认证：GB3836.1-2010（中国标准）

  - 特点：铜基板散热，适用于煤矿井下设备

 （2）高压防爆模块（1700V~3300V）

- Mitsubishi CM600DY-24S（1700V/600A）

  - 防爆认证：IECEx Ex d IIC T6（隔爆型）

  - 封装：金属密封外壳，IP68

  - 应用：石油钻井平台电源

- Infineon FZ1200R33HL3（3300V/1200A）

  - 防爆认证：ATEX Zone 1（高危险区域）

  - 散热：水冷+氮气密封，防爆型PrimePACK封装

---

 3. 防爆设计关键技术

 （1）封装工艺

- 灌胶密封：采用环氧树脂或硅胶填充，防止气体/粉尘进入（如 Vishay防爆模块）。

- 金属密封：不锈钢外壳焊接（适用于高压场景，如 ABB防爆IGBT）。

 （2）散热方案

- 无风扇设计：避免火花风险，采用 热管+散热鳍片（如 Rogers防爆模块）。

- 液冷循环：水冷板+防爆泵（需通过 ATEX认证的冷却系统）。

 （3）电路保护

- 本质安全型（Ex i）：限制电路能量，确保即使短路也不会引燃爆炸性气体。

- 隔爆型（Ex d）：通过坚固外壳 containment 内部爆炸，防止蔓延。

---

 4. 选型注意事项

1. 认证匹配：

   - 石油/化工：ATEX/IECEx

   - 煤矿：GB3836（中国）或 MSHA（美国）

2. 环境适应性：

   - 高湿度：选择 IP68 封装

   - 腐蚀性气体：选用 不锈钢外壳

3. 驱动兼容性：

   - 需搭配 隔离型防爆驱动器（如 ConCEPT 2SD315A-EX）。

---

 5. 国产防爆IGBT替代方案

| 品牌         | 型号               | 防爆认证          | 特点                     |

|------------------|-----------------------|----------------------|----------------------------|

| 中车时代电气 | TG300A120-EX         | GB3836.9（Ex ec）    | 铁路/矿山防爆应用            |

| 斯达半导体   | SD400S120-ATEX       | ATEX Zone 2          | 灌胶封装，IP66              |

| 宏微科技     | HM200R 12E4-EX        | IECEx Ex nA          | 低成本方案，适用于防爆灯具   |

---

 6. 应用场景举例

- 石油钻采：防爆变频器（如 Schneider Altivar 600-EX 使用Infineon防爆模块）。

- 化工泵：SEMIKRON防爆模块 + 隔爆型机箱。

- 煤矿皮带机：中国标准GB3836认证模块（如 中车TG系列）。

---

 总结

- 关键标准：优先选择 ATEX/IECEx/GB3836 认证模块。

- 散热：无风扇或液冷，避免火花风险。

- 国产化：斯达、中车等品牌已推出替代方案，但高压型号仍需进口（如Infineon/Mitsubishi）。

如需具体型号推荐，请提供 电压/电流等级、防爆等级（Zone 1/Zone 2）、冷却方式 等参数！
